Hjerteklapsygdom vurderet med magnetisk resonans-skanning

Kasper Kyhl1 & Per Lav Madsen2

12. mar. 2018
12 min.

I Danmark opereres der hvert år knap 2.000 patienter for hjerteklapsygdom. De hyppigste klapsygdomme er aortastenose (AS), som opstår hos 2-7% af alle over 65 år, og mitralinsufficiens (MI), som ses hos 1% af befolkningen [1]. Operationsindikationer ved klapsygdom bygger primært på ekkokardiografiske opfølgningsstudier, idet man generelt opererer patienter med symptomer og svær klapsygdom [2]. Patienter med betydende klapsygdom følges ofte i kardiologiske ambulatorier, idet man forsøger at undgå for tidlig operation, hvor man risikerer ikke bare unødig operation, men også gentagne operationer ved evt. klapprotesedegeneration, men omvendt kan man ved f.eks. svær insufficiens risikere ventrikelsvigt og en forpasset chance for et godt operationsresultat. Billeddannelse med ekkokardiografi af hjertet er den vigtigste modalitet til vurdering af patienter med hjerteklapsygdom [3], og med ekkokardiografi med farve-Doppler dokumenterer man ofte overbevisende tilstedeværelse af klapsygdom. Klapstenosegraden kvantificeres ud fra klappens åbningsareal enten ved planimetri eller hyppigere ud fra trykgradienten (ligevægtsligningen). Klapinsufficiens vurderes med ekkokardiografi ofte ud fra en samlet vurdering af både jet og dilatationsforhold, men i guidelines anbefales det, at insufficiens søges kvantificeret ud fra klappens regurgitationsvolumen (ReVol), den patofysiologisk centrale parameter. ReVol-bestemmelse ved f.eks. MI med proksimal flowkonvergens (PISA-teknik), men kræver gode jet-indbliksforhold.



I udvalgte tilfælde suppleres ekkokardiografi med MR-skanning af hjertet (CMR), hvilket har fordele særligt inden for kvantificering af klapinsufficiens (herunder nøjagtig kvantificering af ReVol) og til generel vurdering af klapdefektens indflydelse på tilstødende kamre inkl. nøjagtig vurdering af hjertekammervoluminer, hjertekammerfunktion, myokardiemasse og evt. myokardiefibrose. CMR-filmsekvenser har høj naturlig kontrast mellem blod, klapmateriale og myocardium og er guldstandard til evaluering af hjertekamrenes volumen og uddrivningsfraktion samt myokardiemasse, der alle vurderes i forhold til publicerede normalmaterialer [4]. I forhold til ekkokardiografi er CMR særlig velegnet til vurdering af højresidige hjertekamres volumen, der pga. kamrenes anatomi ellers er vanskelige at kvantificere korrekt med ekkokardiografi. Med CMR opgøres flow og stenosegradient over klapper med fasekontrasthastighedteknik, idet man med CMR særlig nøjagtigt kan bestemme fremadrettet slagvolumen og bagudrettet regurgitationsvolumen (ReVol) ved måling umiddelbart over aorta- eller pulmonalklapper. CMR har lavere tidsopløselighed end ekko-Doppler, og trykgradienter kan derfor undervurderes med CMR. Skanning efter indgift af gadoliniumholdige kontraststoffer (forbeholdt patienter med estimeret glomerulær filtrationsrate > 30 ml/min/1,73 m2 [5] benyttes til påvisning af områder af myokardiet med enten lokaliseret (LGE) eller mere diffus fibrose (T1-mapping, evt. gadoliniumkontrastfrit). I denne artikel præsenteres en oversigt over anvendelsen af CMR ved undersøgelse af patienter med hjerteklapsygdom.

AORTASTENOSE

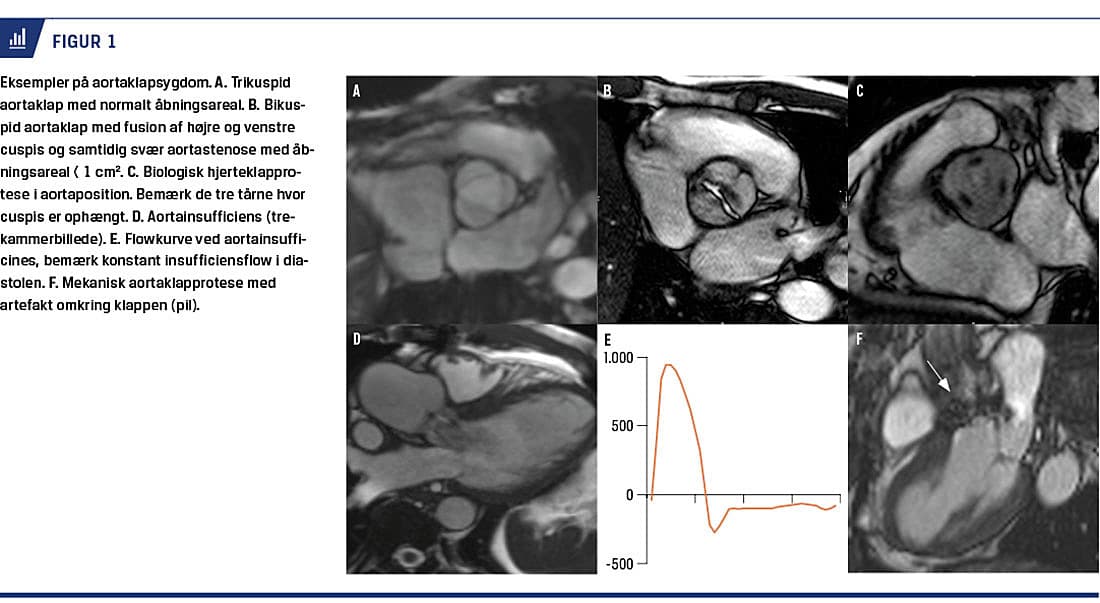

AS er hyppig hos ældre patienter med trikuspid aortaklap (1-2% over 65 år). Hos patienter med bikuspid aortaklap (0,5-1,0%) opstår AS tidligere i livet og med højere incidens (og evt. aortainsufficiens (AI)), og patienterne må ofte opereres tidligere. Med CMR visualiseres forkalkninger (f.eks. på klapper) ikke så godt som med ekkokardiografi og CT, men CMR kan benyttes til visualisering af klappen og vurdering af stenosegradient ved suboptimalt ekkovindue (Figur 1A + B), om end man med CMR undervurderer stenosegraden ud fra ligevægtsligningen. Koronarpatologi vurderes med koronarangiografi eller koronar-CT da man med CMR ikke kan visualisere koronarkar, med CMR kan man derimod foretage myokardieperfusionsskanninger [6]. CMR benyttes rutinemæssigt til opfølgning af patienter med bikuspid aortaklap (Figur 1B), hvor vurdering af ledsagende medfødt hjertesygdom, herunder ofte hypoplastisk aortabue og coarctatio, er nødvendig. Hos disse ofte yngre patienter ønsker man at følge aorta ascendens’ dimensioner grundet risiko for aortadissektion uden brug af ioniserende stråling (jf. bikuspid aortaklap-relateret aortopati). Man undersøger klappens morfologi og venstre ventrikels (LV) vægtykkelse, størrelse og kontraktile og diastoliske funktion [1]. Et aortaklapåbningsareal < 1,0 cm2 betragtes som udtryk for svær AS [7-10]. Ledsagende iskæmisk hjertesygdom kan bedømmes med gadoliniumteknik, og i forskningssammenhæng vurderer man diffus myokardiefibrose, der er et dårligt prognostisk tegn og ofte ses ved AS særligt i den basale (mitralklapnære) del af LV-myokardium [11, 12].



MITRALSTENOSE OG HØJRESIDIGE KLAPSTENOSER

Mitralstenose (MS) er oftest sekundær til gigtfeber og ses i dag næsten kun hos patienter, som er opvokset i udviklingslande. MS udredes ofte sufficient med ekkokardiografi inkl. vurdering af forkalkning (af betydning for behandlingsvalg) og continuous wave (CW)-ekko-Doppler over mitralklappen, og CMR vil sjældent være indiceret, om end man med CMR kan vurdere klaparealet med planimetri [13] og venstresidige hjertekamres volumen, hvor LV-volumen forbliver lavt, mens venstre atrium (LA)-volumen og pulmonalvener ofte dilaterer betydeligt [14]. Patienter med MS har hyppigt atrieflimren, hvilket »besværliggør« CMR, men altid muliggør præcis opmåling af LA-volumen [15, 16].

Pulmonal- og trikuspidalstenose (PS og TS) er oftest medfødt og vurderes primært med billeddannelse af klapper og tilstødende kamre. PS kvantificeres med transtorakal ekkokardiografi med CW-Doppler, men særligt ved suboptimalt ekkovindue vil man ved undersøgelse af patienter med PS ofte supplere med CMR, der ikke er begrænset af skanningsplan. Stenosen og særligt dens relation til klappen (prævalvulær, valvulær eller postvalvulær) dokumenteres med CMR (Figur 2), idet man til støtte for undersøgelsen samtidigt opmåler evt. poststenotisk dilatation af pulmonalarterier. PS’ og TS’ sværhedsgrad vurderes samtidigt ud fra volumen/dimensioner af systemvener og højresidige kamre samt højre ventrikel (RV)’s hypertrofi og funktion. Ved suboptimalt indblik ved ekkokardiografi kan trykgradienten over pulmonalklappen opmåles med fasekontrasthastighedssekvenser.



AORTAINSUFFICIENS

Akut udviklet AI, f.eks. ved endokarditis, kan starte med shock og lungeødem og vil i praksis altid kunne vurderes sufficient med ekkokardiografi. Kronisk AI

enten primært eller sekundært til aorta ascendens-

dilatation har ofte en lang asymptomatisk fase med tiltagende volumenbelastning af LV. Kvantificering af AI med ekko er undertiden vanskelig med operationskriterier primært ud fra symptomer og fund af dilateret LV med LV-slutsystolisk diameter > 2,5 cm/m2, og kronisk AI vurderes i tiltagende grad med CMR [17]. Med CMR vurderer man AI vha. fasekonstrasthastighedssekvenser over aortaklappen og opmåling af LV-volumen og funktion [18] samt vurdering af anden årsag til LV-

dilatation med LGE. Endnu indgår CMR-mål ikke i operationskriterierne, men AI-regurgitationsvolumen > 42 ml, regurgitationsfraktion > 33% og LV-slutdiastolisk volumen > 246 ml har vist høj prædiktiv værdi for nødvendigheden af klapkirurgi inden for 2-3 år vurderet ud fra konventionelle kriterier [19].

HØJRESIDIG KLAPINSUFFICIENS

Fysiologisk trikuspidalinsufficiens (TI) ses hos 80% af alle, og mere betydende TI ses ved primær klapsygdom eller sekundært til dilateret RV, da trikuspidalostiet ikke har en fibrotisk ring som den, der omkranser mitralostiet. Betydende TI fører til symptomer på højresidig hjertesvigt og anstrengelsesudløst åndenød pga. lavt minutvolumen. Kateterbaserede teknikker til behandling af TI er under udvikling, og der er tiltagende interesse for at behandle patienter med betydende TI. Med ekkokardiografi med farve-Doppler dokumenteres TI ofte bedre end med CMR, men CMR er af værdi, hvis anatomien (f.eks. Ebsteins anomali) og det absolutte ReVol er vanskelig at evaluere. Med CMR bestemmes RV og højre atrium- og vena cava inferior-dilatation bedre end med ekkokardiografi. ReVol bestemmes typisk ud fra differencen mellem RV-slagvolumen (volumetri) og det fremadrettede flow over pulmonalklappen [20, 21]. Et ReVol > 40-45 ml betragtes som svært, men der foreligger endnu ikke gode CMR-opfølgningsstudier med patienter med TI.

Svær pulmonalinsufficiens (PI) er sjælden, men ses i praksis ofte hos voksne efter korrigerende kirurgi i barndommen for Steno-Fallots tetralogi. Efter operativ korrektion af RV-udløbsobstruktion risikerer patienterne at få betydende og måske endda »fri PI« (regurgitationsfraktion > 40%) med langsom udvikling af RV-dilatation og kontraktil dysfunktion. CMR benyttes rutinemæssigt til opfølgning hos disse patienter, der typisk opereres senest ved RV-slutdiastolisk volumen på ca. 160 ml m-2 eller RV-slutsystolisk volumen på 85 ml m-2, hvorover normalisering af RV-funktion ikke kan forventes efter operation [22, 23].

Mitralinsufficiens

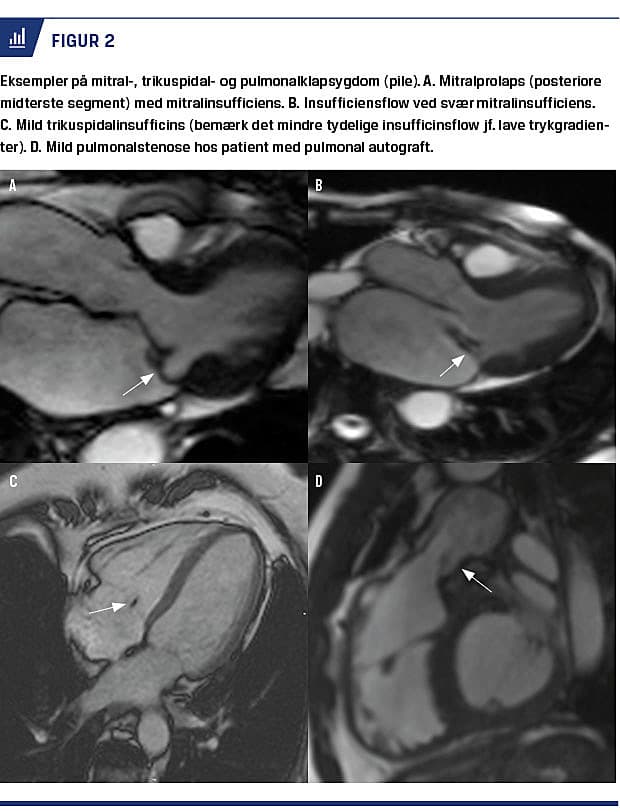

Akut, svær MI med lungeødem kan opstå ved chordaruptur eller endokarditis, men de fleste patienter med MI har et langt symptomfrit forløb efter mitralprolaps (myksødematøs omdannelse af mitral cuspis, Barlows sygdom) evt. med »flail-patologi« (bagudbøjning af mitral cuspis). Samlet vurderes MI-graden semikvantitativt ud fra ekkoparametre. Den vigtigste patofysiologiske parameter ved MI er størrelsen af MI ReVol, der med ekkokardiografi forsøges bestemt med PISA-teknik. Svær MI er associeret med LV-dilatation og remodellering samt til sidst kompromitteret kontraktil funktion [24]. Korrektiv kirurgi skal derfor times rigtig, da man ved for sen klapoperation risikerer irreversibel LV-dysfunktion [25, 26]. Mitralklappen bevæger sig betragteligt under systole, og selvom det er muligt med CMR at måle ReVol direkte over klappen (med valve tracking-teknik), bestemmer man normalt ReVol indirekte, typisk som differencen mellem LV-slagvolumen og aortaflow [27]. Cuspispatologi af betydning for prognose og operationsteknik kan oftest ses på CMR-filmsekvenser, men transøsofageal ekkokardiografi er guldstandard. LGE-undersøgelse giver information om anden årsag til LV-dilatation, f.eks. tidligere AMI. Der er endnu kun få kliniske CMR studier af patienter med MI. Et engelsk CMR-studie med patienter med primær MI har vist, at ReVol og regurgitationsfraktion > hhv. 55 ml og > 40% er forbundet med nødvendighed af operation inden for få år ud fra konventionelle kriterier [28]. Et dansk-

engelsk studie har vist, at patienter med primær MI, der ved ekkokardiografisk vurdering havde svær MI, havde CMR-bestemt ReVol og regurgitationsfraktion > hhv. 40 ml > 30% [29]. Ved disse værdier havde patienterne opnået LV- og LA-voluminer over de øvre normalgrænser og LV-slutsystolisk diameter > 36-40 mm, over hvilken diameter man i opfølgningsstudier af patienter med MI har set en betydelig procentdel, der efter klapsubstitution havde nedsat LV-funktion. Studiet har derfor sat spørgsmålstegn ved tidligere foreslåede højere acceptable ReVol (primært på baggrund af invasiv røntgen-ventrikulografi).

KUNSTIGE HJERTEKLAPPER OG

METALLISKE IMPLANTATER

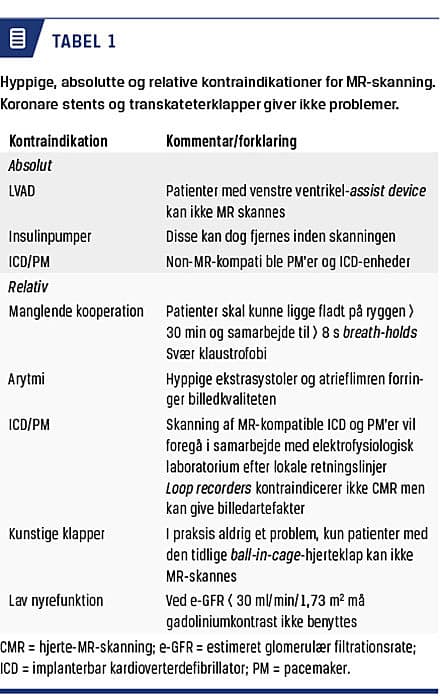

Mekaniske klapper vil give mindre billedartefakter (Figur 1F), og fraset ældre »ball-in-cage-klapper« kan klapperne problemfrit CMR-skannes (Tabel 1). Biologiske klapper evalueres som native (Figur 1C). Randlækage (insufficiens omkring syringen) kan være betydende, og i tvivlstilfælde benyttes CMR undertiden til vurdering af ReVol. Patienter, der er opereret for bikuspid aortaklap, vil ofte blive fulgt med CMR, også selvom aorta ascendens-dilatation umiddelbart er velrekonstrueret, da man af og til ser aneurismedannelse distalt for den indsatte rørprotese. Patienter med loop recorders kan skannes, og patienter med pacemakere kan oftest skannes især på korrekt indikation, man må blot huske, at pacemakeren skal indstilles før og efter skanningen. Der er primært problemer med non-MR-kompatible pacemakere og implanterbare kardioverterdefibrillatorenheder, cochleaimplantater, neurostimulatorer og neuro-coils [30].



KONKLUSION

I dag indgår CMR-kriterier ikke i kriterierne for klapoperation, og CMR betragtes som supplement til ekkokardiografisk undersøgelse, men det forventes, at CMR i stigende grad vil blive anvendt i vurderingen af patienter med klapsygdom, i takt med at teknikken udbredes. Det er værdifuldt, at man med CMR i tiltagende grad kan vurdere klappatienter på kvantitative parametre som flow over klapper, kammervoluminer, myokardiemasse og regurgitationsvoluminer snarere end på semikvantitative parametre.



Korrespondance: Kasper Kyhl. E-mail: kasperkyhl@gmail.com

Antaget: 30. oktober 2017

Publiceret på Ugeskriftet.dk: 12. marts 2018

Interessekonflikter: ingen.

Summary

Heart valve disease evaluated with MRI

Patients with heart valve disease are evaluated with non-invasive imaging techniques notably echocardiography. Cardiovascular MRI (CMR) is increasingly applied, not only in case of a poor echocardiographic window, but also as a consequence of CMR’s possibilities of precise determination of regurgitation volumes in insufficiency and precise determination of the impact of valve disease on corres­ponding heart chambers including chamber volumes, myocardial masse and fibrosis. In this paper, the emerging role of CMR in evaluation of patients with heart valve disease is reviewed.
