Computertomografiangiografi af hjernens og halsens kar

Annika Reynberg Langkilde, Trine Stavngaard, Marie Cortsen & Aase Wagner Radiologisk Klinik, Neuroradiologisk Sektor XN3023, Rigshospitalet

3. maj 2012
11 min.

Med multislice -computertomografi (MDCT) er det muligt at skanne med høj temporal og spatial opløsning og dermed fremstille hjernens og halsens kar med en minimalt invasiv teknik. CT-angiografien (CTA) kan rekonstrueres i alle planer med dedikerede softwareprogrammer. CTA anvendes klinisk ved diagnostik og opfølgningsundersøgelser af patologiske tilstande i cerebrale kar og halskar. I denne statusartikel gennemgås de kliniske indikationer for CTA, og der gives forslag til et teknisk skanningsprogram.

COMPUTERTOMOGRAFIANGIOGRAFI

Billeddannelse af de cerebrale kar kræver hurtig fremstilling af et repræsentativt volumen (høj temporal opløsning) og billeder med en opløsning ned til 0,5 mm (høj spatial opløsning). Med MDCT er det muligt at danne flere billedskiver simultant. Skannere fra 16 slice op til 320 slice er tilgængelige [1], markedsstandarden er i dag 64 slice -MDCT, disse har en spatial opløsning på 0,5 mm og en temporal opløsning på ca. 175 ms [2].

Skanning

For at opnå optimal billedkvalitet skal kontrasten gives som en bolus og have højt jodindhold. Kontrasten injiceres med en motorsprøjte i en 18 G-venflon, der er anlagt i en central vene, bedst i en kubital vene, med efterfølgende injektion af saltvand. Timing af kontrastinjektion er vigtig og kan foretages på flere måder. Skanningen kan begyndes, når kontrasten er synlig i arteria carotis på et monitoreringssnit, der er lagt på halsen under tænderne og over skuldrene. Alternativt kan man anvende automatisk skanningsstart ved en vis Hounsfield unit (HU)-værdi, en fast forsinkelse eller beregning af cirkulationstiden ved hjælp af testbolusinjektion [3]. Hos børn anvendes der kontrastmængde efter barnets vægt (f.eks. 1,5 ml pr. kg). Ofte er det kun muligt at anlægge en 20 G-venflon, og hastigheden af injektionen sættes ned til ca. 3,5 ml/s.

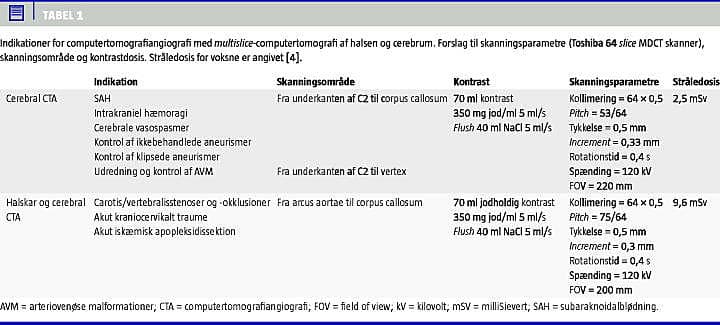

Skanningsparametrene bør vælges, så man opnår en skanning af tilfredsstillende kvalitet med mindst mulig bestråling af patienten [2]. I Tabel 1 er vist et forslag til indstilling af skanningsparametre, kontrastdosis og -hastighed samt skanningsområde ved CTA af halsens og hjernens kar.

Billedbehandling

Selve volumenet, source-images , skal altid vurderes, men herudover anvendes der forskellige billedbehandlingsmetoder. Der er flere teknikker til to- og tredimensionel (D) fremstilling af de cerebrale kar, og radiologer benytter en kombination af disse. Maximum intensity projection (MIP) er en 2D-rekonstruktion, hvor kun den højeste attenuationsværdi i et snit fremstilles. Dybdeinformationen går tabt, men MIP er velegnet til at få et overblik over karrenes anatomi (Figur 1 A og B).

Surface rendering og volume rendering er 3D-metoder, hvor man fremstiller karrene enten ved at sætte en fast grænse for HU eller ved at separere forskellige typer væv, idet der appliceres funktioner, der koder de forskellige intensiteter til farver og fortætninger (Figur 1 C og D). 3D giver dybdeinformation og viser strukturer i flere planer [5].

Flere analyseprogrammer giver mulighed for at fjerne knoglevæv fra billedet [6], men komplet adskillelse mellem de to typer væv er ofte suboptimal. Specielt ved basis cranii kan der være problemer med at adskille kontrastfyldte kar fra knogler. Falsk positive CTA kan skyldes patientfaktorer (bevægelse, pulsationsartefakter, metalartefakter og artereosklerotisk luminal-forsnævring) og tekniske faktorer (suboptimal kontrastinjektion og suboptimal bolustiming).

ANDRE METODER TIL HJERNE- OG HALSANGIOGRAFI

Digital subtraktionsangiografi (DSA) betragtes fortsat som guldstandarden. Sammenlignet med DSA har CTA fordel ved at være hurtigere og minimalt invasiv og kan ofte foretages med mindre kontrastmængde. DSA har dog højere opløsning, og med den kan man påvise patologi i mindre kar [7], og den bidrager desuden med den dynamiske information. Endelig er der med brug af DSA mulighed for intervention ( coiling , stentning, ballondilatation, trombektomi og spasmolyse). Selvom komplikationsraten er lav, er diagnostisk DSA en invasiv metode, der indebærer en risiko på ca. 0,4% for persisterende, neurologiske komplikationer [8]. Magnetisk resonans-arteriografi (MRA) er også velegnet til vurdering af halskar og hjernens kar, og der er fundet sammenlignelige sensitiviteter og specificiteter mellem MRA og CTA [9, 10]. MRA er langsommere, og mindre tilgængelig, men fordelen ved den er, at undersøgelsen kan foretages uden kontrastmiddel, og at patienten ikke udsættes for ioniserende stråling. På halsen er brug af Doppler-ultralyd (UL) et godt alternativ til CTA.

INDIKATIONSOMRÅDER
Aneurismer

Diagnostik af aneurismer er indiceret ved ikketraumatisk subaraknoidal blødning (SAH), ved intrakranielt hæmatom (ICH) beliggende nær de store cerebrale kar og hos patienter, hvor man har mistanke om SAH (pludselig opstået hovedpine og indhold af bilirubin i lumbalpunktur taget tidligst 12 timer efter ictus) trods normale fund ved CT af cerebrum. Ved fund af et aneurisme skal beliggenheden og størrelsen af aneurismet samt bredden af aneurismets hals vurderes. Det er påvist, at CTA sammenlignet med DSA har en sensitivitet på 92% og en specificitet på 100% for påvisning af aneurismer [11]. Således kan CTA anvendes i den primære aneurismediagnostik med høj diagnostisk sikkerhed og endda overflødiggøre DSA i tilfælde af resultater, der indicerer kirurgisk aneurismebehandling. Med CTA er der dog tendens til at overestimere bredden af aneurismets hals [10]. Ved negativt resultat af CTA og stærk klinisk mistanke om aneurisme anbefales det at udføre DSA. Ved kontrol af coil 'ede eller klipsede aneurismer er CTA suboptimal, da materialet, specielt coils , medfører artefakter [12]. Klipsede aneurismer kan dog vurderes med CTA, klips af titanium giver færre artefakter end koboltklips [13]. Coil 'ede aneurismer kan kun kontrolleres med MRA eller DSA [14].

Vasospasmer

Som komplikation i forbindelse med SAH ses hos ca. en tredjedel af patienterne kliniske vasospasmer, der medfører infarkt/død hos halvdelen af dem. Billeddiagnostisk ses der vasospasmer hos 60-70% af patienterne. CTA kan benyttes til at påvise de kontraherede og kalibervekslende kar. Sammenlignet med ved brug af DSA er der fundet 98% henholdsvis sensitivitet og specif icitet for vasospasmer med CTA [15], og ved negativt resultat af CTA er efterfølgende DSA ikke indiceret [16].

Arteriovenøse malformationer

Større arteriovenøse malformationer (AVM) kan diagnosticeres med CTA, som fremstiller patologien bestående af tætpakkede, malformerede kar med central nidus. Mindre AVM kan ikke altid påvises. CTA kan således benyttes i udredning af ICH på baggrund af AVM [5]. Selve vurderingen af AVM kræver dog fortsat DSA, ofte i kombination med MRA, til beskrivelse af arkitekturen og dynamikken i AVM (nidus, fistel, intranidale aneurismer og tidlig venøs fyldning) [17]. Ved ICH kan hæmatomet komprimere en mindre AVM, så denne ikke er synlig. Efter evakuering eller resorption af hæmatomet bør der foretages DSA.

Apopleksi

Hos patienter med transitorisk cerebral iskæmi eller apopleksi kan både anatomisk placering og længden af eventuelle intrakranielle stenoser og tromboser bedømmes [18]. Både halskar og cerebrale kar bør fremstilles, så embolikilder kan påvises, og adgangsvejen ved mulig intervention kan belyses. Som ovenfor nævnt er det en udfordring at vurdere kar i carotissifonen pga. problemer med at adskille kontraststof i karret fra knoglevæv og arteriosklerotiske plaques. De intradurale kar er bedre fremstillet, men der diagnosticeres færre okklusioner af de helt distale kar med CTA end med DSA [18]. DSA er kun indiceret med henblik på trombektomi eller intraarteriel trombolyse. CTA kan suppleres med CT-perfusion hos apopleksipatienter, hvorved udbredelsen af iskæmi eller infarkt kan vurderes.

Halskardissektion

Dissektion af halskar kan forekomme i forbindelse med et kraniocervikalt traume eller opstå spontant. De spontane opstår hyppigst få cm fra carotisbifurkaturen i a. vertebralis i C1-C2-niveau [9, 19]. Dissektionen viser sig som volumenreduktion af karret, der evt. helt kan lukke. Intimalflap- og pseudoaneurismedannelse kan være indikationer på dissektion.

CTA er velegnet til udredning af dissektion. Ved sammenligning med DSA er der fundet en sensitivitet på 51-100% og en specificitet på 67-100% [9]. MRA er et godt supplement og/eller alternativ til CTA. Ved påvisning af dissektion, der ikke kræver neuroradiologisk intervention, er DSA ikke indiceret.

Ekstrakranielle carotisstenoser

Doppler-UL er fortsat førstevalg til udredning af hæmodynamisk betydende carotisstenoser. Ved svære stenoser ≥ 70% finder man sensitivitet og specificitet på henholdsvis 98% og 88% sammenlignet med ved brug af DSA. Hvis der er tvivl om Doppler-UL-undersøgelsen, kan der foretages CTA, hvormed der er fundet sensitivitet på 70-90% for svære stenoser og specificitet på 90-97%. Der kan være problemer med artefakter fra kalcificerede plaques [20]. CTA kan endvidere benyttes i forbindelse med stentudmåling før endovaskulær behandling af stenoser.

FORDELE OG ULEMPER VED COMPUTERTOMOGRAFIANGIOGRAFI

CTA er en lettilgængelig, hurtig undersøgelse med høj temporal og spatial opløsning. Dette er især en fordel hos urolige, konfuse patienter, børn og ved undersøgelser i generel anæstesi. Udført teknisk korrekt har CTA en høj diagnostisk sensitivitet og specificitet sammenlignet med DSA. CTA er kontraindiceret ved kontrastallergi, og hos visse patientkategorier (for eksempel patienter med nyreinsufficiens og/eller diabetes mellitus, der behandles med metforminpræparater) er der risiko for kontrastinduceret nefrotoksicitet. Desuden udsættes patienterne for ioniserende stråling [4]. CTA kræver som nævnt dedikerede arbejdsstationer til billedbehandling.

KONKLUSION

CTA er en hurtig, lettilgængelig metode til vurdering af patologiske tilstande i de cerebrale kar og halskar.

src="/LF/images_ufl/ufl_bla.gif">
Annika Reynberg Langkilde , Radiologisk Klinik, Neuroradiologisk Sektor XN3023, Rigshospitalet, Blegdamsvej 9, 2100 København Ø. E-mail: annikal@dadlnet.dk

ANTAGET: 11. januar 2012

FØRST PÅ NETTET: 20. februar 2012

INTERESSEKONFLIKTER: ingen

  1. Siebert E, Bohner G, Dewey M et al. 320-slice CT neuroimaging: initial clinical experience and image quality evaluation. Br J Radiol 2009;82:561-70.
  2. Kumamaru KK, Hoppel BE, Mather RT et al. CT angiography: current technology and clinical use. Radiol Clin North Am 2010;48:213-35.
  3. Jessen KA, Shrimpton PC, Geleijns J et al. Dosimetry for optimisation of patient protection in computed tomography. Appl Radiat Isot 1999;50:165-72.
  4. Goddard AJ, Tan G, Becker J. Computed tomography angiography for the detection and characterization of intra-cranial aneurysms: current status. Clin Radiol 2005;60:1221-36.
  5. Lell MM, Anders K, Uder M et al. New techniques in CT angiography. Radiographics 2006;26(suppl 1):S45-S62.
  6. Lell MM, Ruehm SG, Kramer M et al. Cranial computed tomography angiography with automated bone subtraction: a feasibility study. Invest Radiol 2009;44:38-43.
  7. Klingebiel R, Kentenich M, Bauknecht HC et al. Comparative evaluation of 64-slice CT angiography and digital subtraction angiography in assessing the cervicocranial vasculature. Vasc Health Risk Manag 2008;4:901-7.
  8. Leffers AM, Wagner A. Neurologic complications of cerebral angiography. Acta Radiol 2000;41:204-10.
  9. Provenzale JM, Sarikaya B. Comparison of test performance characteristics of MRI, MR angiography, and CT angiography in the diagnosis of carotid and vertebral artery dissection: a review of the medical literature. AJR Am J Roentgenol 2009;193:1167-74.
  10. Takao H, Murayama Y, Ishibashi T et al. Comparing accuracy of cerebral aneurysm size measurements from three routine investigations: computed tomography, magnetic resonance imaging, and digital subtraction angiography. Neurol Med Chir (Tokyo) 2010;50:893-9.
  11. Pozzi-Mucelli F, Bruni S, Doddi M et al. Detection of intracranial aneurysms with 64 channel multidetector row computed tomography: comparison with digital subtraction angiography. Eur J Radiol 2007;64:15-26.
  12. Wallace RC, Karis JP, Partovi S et al. Noninvasive imaging of treated cerebral aneurysms. Part II: CT angiographic follow-up of surgically clipped aneurysms. AJNR Am J Neuroradiol 2007;28:1207-12.
  13. van der Schaaf IC, Velthuis BK, Wermer MJ et al. Multislice computed to mography angiography screening for new aneurysms in patients with previously clip-treated intracranial aneurysms: feasibility, positive predictive value, and interobserver agreement. J Neurosurg 2006;105:682-8.
  14. Wallace RC, Karis JP, Partovi S et al. Noninvasive imaging of treated cerebral aneurysms. Part I. MR angiographic follow-up of coiled aneurysms. AJNR Am J Neuroradiol 2007;28:1001-8.
  15. Yoon DY, Choi CS, Kim KH et al. Multidetector-row CT angiography of cerebral vasospasm after aneurysmal subarachnoid hemorrhage: comparison of volume-rendered images and digital subtraction angiography. AJNR Am J Neuroradiol 2006;27:370-7.
  16. Otawara Y, Ogasawara K, Ogawa A et al. Evaluation of vasospasm after subarachnoid hemorrhage by use of multislice computed tomographic angiography. Neurosurg 2002;51:939-42.
  17. Geibprasert S, Pongpech S, Jiarakongmun P et al. Radiologic assessment of brain arteriovenous malformations: what clinicians need to know. Radiographics 2010;30:483-501.
  18. Romero JM. CT angiography source image evaluation for stroke. Semin Ultrasound CT MR 2005;26:387-93.
  19. Provenzale JM, Sarikaya B, Hacein-Bey L et al. Causes of misinterpretation of cross-sectional imaging studies for dissection of the craniocervical arteries. AJR Am J Roentgenol 2011;196:45-52.
  20. Lanzino G, Tallarita T, Rabinstein AA. Internal carotid artery stenosis: natural history and management. Semin Neurol 2010;30:518-27.
