Magnetisk resonans-arteriografi i perifer karkirurgi

Med denne oversigt ønsker forfatterne at præsentere magnetisk resonans-arteriografi (MRA) som en nyere teknik og et muligt alternativ til visualisering af arterier i forbindelse med karkirurgisk diagnostik og behandling. På baggrund af en litteratursøgning er MRA sammenlignet med konventionel arteriografi, med værdier for sensitivitet og specificitet på henholdsvis 93% (64-100%) og 88% (57-100%) uden anvendelse af kontrast, og 96% (71-100%) og 96% (63-100%) med anvendelse af kontrast. MRA-kontrast administreres intravenøst og er uden nyretoksicitet. Med MRA kan man hos nogle patienter se arterier, der ikke er synlige med konventionel arteriografi, mens metoden ikke rummer den konventionelle arteriografis mulighed for intervention og terapi. Det kan konkluderes, at MRA med kontrast er en minimalt invasiv, hurtig, præcis og ufarlig metode til visualisering af underekstremitetens arterie, dog er tilgængeligheden nationalt begrænset, hvorfor metoden ikke kan forventes at få rutinemæssig udbredelse foreløbig.

Forud for karkirurgisk eller endovaskulær revaskularisering af underekstremitetsarteriosklerose er en omhyggelig kortlægning af de okklusive forandringer nødvendig. I dag er arteriografi med intraarterielt administreret kontrast (KA) den foretrukne metode og regnes som den billeddiagnostiske standard. Metoden er dog invasiv, med en rapporteret risiko for alvorlige bivirkninger på 2-3% (1). Derudover forudsætter KA flere timers efterfølgende observation og sengeleje.

Magnetisk resonans-arteriografi (MRA) blev i 1990'erne introduceret som et muligt alternativ til arteriografi i forbindelse med karkirurgisk diagnostik og behandling og har siden vist sig lovende. Således har enkelte udenlandske centre i dag erstattet den konventionelle arteriografi med MRA forud for behandling af underekstremitetsiskæmi (2, 3).

Med denne oversigtsartikel ønsker vi at præsentere MRA som en nyere metode og et muligt, ikke-invasivt alternativ til visualisering af underekstremitetens arterier forud for kirurgisk eller endovaskulær revaskularisering. Der er i fremstillingen lagt vægt på de kliniske aspekter, mens detaljer af overvejende radiologisk og MR-teknisk karakter er udeladt.

Metode

Oversigtsartiklen er baseret på en MEDLINE-søgning af alle engelsksprogede artikler, der omhandler MRA til visualisering af underekstremitetsarteriosklerose. Artiklerne er publicerede fra januar 1991 til og med oktober 2000. For at man kunne sammenligne artiklerne indbyrdes, måtte visse på forhånd fastlagte kriterier være opfyldt (Fig. 1). Sensitivitet og specificitet er sammenlignet for MRA uden og med kontrast, og resultaterne er præsenteret som median og spændvidde (range).

Magnetisk resonans-arteriografi

Magnetisk resonans-arteriografi blev eksperimentelt introduceret i midten af 1980'erne til visualisering af store arterier på halsen, i maven og på låret (4). I det efterfølgende årti er der publiceret flere arbejder, der omhandler MRA anvendt inden for det karkirurgiske fagområde - initialt uden anvendelse af kontrast, og senere med kontrastanvendelse.

MRA uden kontrast (TOF-MRA)

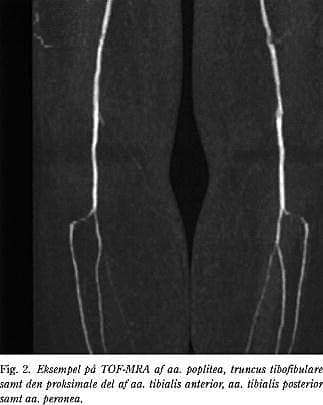

Den ikke-kontrastforstærkede MRA-teknik er baseret på signalforskellen imellem protoner i bevægelse i karret og stationære protoner i det omgivende væv. Den foretrukne MRA-teknik er den såkaldte time-of-flight-teknik (TOF-MRA) (Fig. 2). På grund af tidsforbruget og risikoen for artefakter har metoden dog aldrig vundet større udbredelse forud for arterielle rekonstruktioner, udtagen i enkelte karkirurgiske centre (2, 5). Artefakter ses specielt i stærkt kurvede arterier, fx i iliacasegmentet, hvor artefakterne vil overdrive stenosegraden og -længden. Trifasisk flow, der er et normalt fænomen i større arterier, kan ligeledes medføre artefakter, ligesom respirationsbevægelser og tarmperistaltik. En fuldstæn- dig TOF-MRA-undersøgelse fra aorta til fod tager 1-2 timer (2).

Fordele og ulemper med MRA

Fordele

• Nøjagtig diagnostik

• Ikke nyretoksisk

• Ikke invasiv

• Reducerer antallet af amputationer

• Udgiftsneutralt i forhold til arteriografi

Ulemper

• Endovaskulær behandling er ikke mulig

• Begrænset kapacitet

• Problemer med metalimplantater

• Problemer med klaustrofobi

MRA med kontrast (CE-MRA)

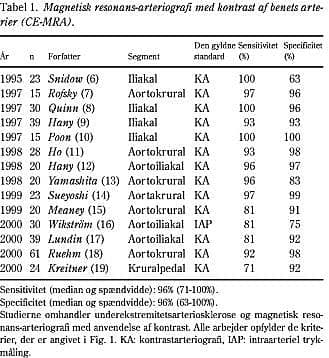

Siden introduktionen af kontrastforstærket MRA (contrast enhanced MRA, CE-MRA) i midten af 1990'erne, er mængden af MRA-studier vokset støt (Fig. 3 og Tabel 1). Undersøgelsestiden er reduceret til 20-30 min for en komplet aorta til fod-undersøgelse. Da optagelsestiden for et enkelt karsegment, hvor informationerne til billeddannelsen opsamles, tager ca. 20 s kan undersøgelsen gennemføres under inspirationspause. Derved minimeres risikoen for bevægelsesartefakter. Pulsationsartefakter og artefakter pga. slyngede arterier ses ikke .

Som kontraststof anvendes lavmolekylært gadolinium, der administreres intravenøst og forstærker det intravasale signal i forhold til det omgivende væv. Gadolinium er vidtgående atoksisk. Specielt er der ingen kendt nefrotoksisitet ved intravenøst brug, og stoffet kan derfor bruges i maksimale doser hos patienter med nedsat nyrefunktion (20).

Til CE-MRA-undersøgelser anvendes en almindelig 1,5 T MR-scanner samt en signalmodtager (coil), der passer til underekstremiteten. Herudover er anskaffelse af supplerende udstyr, ud over billedbehandlingsprogrammer, ikke strengt nødvendigt. For at opnå tidsmæssig korrekt kontrastinjektion, vil en automatisk injektionssprøjte lette proceduren, selv om man i øvede hænder kan opnå perfekte kontrast- MRA-billeder med to 50-ml-sprøjter. Til en fuldstændig fremstilling af et underekstremitetensarterietræ, vil MRA-undersøgelsen typisk være sammensat af tre optagelser - en for det aortoiliacale segment, en for det femoropopliteale segment og en for det krurale segment. Kontrasten kan gives som tre separate boluskontrastinjektioner forud for hver af de tre optagelser, eller som én kontinuerlig infusion under hvilken patienten flyttes, og de tre karsegmenter scannes - den såkaldte moving bed technique.

MRA-fakta

• Pris for en velegnet MR-scanner: ca. 15 mio. kr.

• Pris for gadolinium-kontrast: ca. 1.000 kr. per undersøgelse.

• Tidsforbrug for en MR-arteriografi af underekstremiteten: 20-30 min.

• MR-scanner »deles« med andre specialer (fx neuroradiologi).

Resultater

MEDLINE-søgningen resulterede i 57 artikler, hvoraf de 28 opfyldte de i Fig. 1 beskrevne kriterier: 13 der omhandler MRA uden og 14 med anvendelse af kontrast samt et studie, der omhandler begge teknikker.

TOF-MRA-resultater

Sammenlignes TOF-MRA med KA opnås der god overensstemmelse (Tabel 2) med mediane værdier for sensitivitet og specificitet på henholdsvis 93% (64-100%) og 88% (57-100%). Dette er sammenligneligt med resultaterne fra et omfattende multicenterstudie, hvor TOF-MRA blev fundet ligeværdig med KA, når intraoperativ arteriografi var guldstandard. I et studie af Huber et al, hvor intraoperativ arteriografi blev anvendt som guldstandard til visualisering af arterier på fod og underben, var sensitiviteten så lav som 51% (29). Dette skyldes, at intraoperativ arteriografi kunne visualisere flere åbne fodarteriesegmenter end MRA, et forhold, der genfindes, når KA sammenlignes med IOA (32).

CE-MRA-resultater

Når CE-MRA sammenlignes med KA (Tabel 1), findes en sensitivitet på 96% (71-100%) og en specificitet på 96% (63-100%), således at CE-MRA-resultaterne er antydningsvis bedre end TOF-MRA-resultaterne. Dette stemmer udmærket overens med tre nylige metaanalyser, hvor CE-MRA blev fundet TOF-MRA let overlegen i diagnostisk nøjagtighed (33-35). Wikström et al finder, at CE-MRA og KA er identiske til diagnosticering arteriosklerose i iliacagebetet når intraarteriel trykmåling anvendes som guldstandard (16).

Diskussion

Den diagnostiske nøjagtighed

I øjeblikket er den kontrastforstærkede MRA (CE-MRA) at betragte som den fremtidige MRA-teknik til visualisering af perifer arteriosklerose i underekstremiteterne - og bedre end TOF-MRA, hvad angår såvel sammenlignelighed med kontrastarteriografi, tidsforbrug som forekomst af artefakter. For begge MR-metoder findes der en meget god overensstemmelse med kontrastarteriografi - såvel konventionel arteriografi som digital subtraktionsarteriografi. Der kan i litteraturen ikke findes holdepunkter for en sammenhæng imellem det anatomiske niveau (fx aortoiliakal, femopopliteal og infrapopliteal) og den diagnostiske nøjagtighed for nogen af MRA-metoderne (3).

Når hele underekstremitetens arterietræ undersøges med CE-MRA-teknik, vil kontrastopladningen fra de forgående kontrastinjektioner kunne forstyrre billeddannelsen af arterierne på crus og fod, ligesom proksimale stenoser og okklusioner vanskeliggør en præcis beregning af kontrastens ankomst til de distale arterier. Hvis derimod kun arterierne på crus og fod ønskes undersøgt, kan man nøjes med en enkelt kontrastinjektion og dermed opnå bedre billeder (19).

Når nye metoder skal sammenlignes, vil kvaliteten af den diagnostiske standard have afgørende betydning for resultatet. Når MRA sammenlignes med arteriografi, kan MRA kun blive næstbedst. Hvis intraarteriel trykmåling derimod anvendes som den diagnostiske standard, findes MRA og arteriografi at være lige gode (16). Flere forfattere har planlagt behandling ud fra enten MRA eller arteriografi og fundet MRA sammenlignelig med arteriografi (29, 36). Selv om sådanne studier kan synes mere klinisk relevante end studier, hvor overensstemmelsen opgøres segment for segment, rummer sådanne design mange mulige fejlkilder, fx kirurgiske traditioner, erfaring samt personlige præferencer.

Kan magnetisk resonans-arteriografi forhindre amputationer?

Indsættelse af en distal bypass er en ofte anvendt metode til at afhjælpe underekstremitetsiskæmi. For at kunne gennemføre en sådan operation, må der være mindst en arterie med uhindret afløb til foden, hvortil den distale anastomose kan fortages. Hvis en sådan arterie ikke kan vises radiologisk, vil konsekvensen ofte blive amputation. At afløbskarrene ikke kan ses, skyldes oftest okklusion, men kan dog også skyldes meget lav kontrastkoncentration i ellers åbne arterier (32) _- et forhold der specielt gør sig gældende hos patienter med okklusion over flere segmenter (19). Intraoperativ arteriografi med selektiv visualisering af kartræet på fod og underben er vist at kunne forbedre billeddiagnostikken af afløbsarterier og hermed øge operabiliteten og sænke amputa- tionsfrekvensen (32). På samme måde har enkelte studier fundet, at MRA i nogle situationer kan vise disse »usynlige« kar og dermed øge operabiliteten med op til 37% (2, 3, 19).

Udgifter

Kun få studier har systematisk sammenlignet udgifterne for MRA med fx kontrastarteriografi, og resultaterne har været varierende. Levy et al fandt, at TOF-MRA var lidt billigere (379 USD per patient) end den sædvanlige kontrastarteriografi (37), mens andre har fundet en større besparelse (1.000-1.300 USD per patient) (2, 29). Prisforskellen imellem de to metoder skyldes hovedsageligt udgifterne til en kortvarig indlæggelse i forbindelse med arteriografien, således som det praktiseres flere steder, idet kontrastudgifterne til henholdsvis konventionel arteriografi og CE-MRA er sammenlignelige. Ydermere vil udgifterne til behandling af eventuelle arteriografirelaterede komplikationer hurtigt fordyre proceduren i forhold til den ikke-invasive MRA-teknik. Prisen for en velegnet MR-scanner (ca. 15 mio. kr) er sammenlignelig med prisen for et veludstyret arteriografirum (ca. 12 mio. kr). Almindeligvis vil en MR-scanner kunne deles af flere specialer - fx neurofag, ortopædi, karkirurgi m.m.

Ulemper

Da der ved alle MR-undersøgelser er tale om et meget kraftigt magnetfelt, må der tages forholdsregler over for patienter med visse metalimplantater. For eksempel kan otogene implantater, intracerebrale clips samt pacemakere være forbundet med risiko for patienten ved MR-undersøgelser. Visse andre metalimplantater kan derudover forringe billeddannelsen, fx osteosyntesemateriale og hæmoclips.

Patienter, der lider af klaustrofobi, kan have vanskeligt ved at få foretaget en MR-scanning.

Antallet af endovaskulære procedurer er stigende, og udgjorde i 1998 ca. en sjettedel af alle karkirurgisk procedurer i Danmark (www.karbase.dk, september 2001). Da MR-teknikken endnu ikke rummer den konventionelle arteriografis mulighed for intervention, vil en del patienter alligevel have behov for en røntgenkontrastundersøgelse i forbindelse med en endovaskulær procedure.

Konklusion

Magnetisk resonans-arteriografi er en non-invasiv, præcis og relativ billig metode til at visualisere arterier, og må forventes at vinde større indpas forud for kirurgisk behandling af underekstremitetsarteriosklerose. Selv om magnetisk resonans-arteriografi uden kontrast også er nøjagtig, må den kontrastbaserede metode betragtes som state of the art. Kapaciteten for MRA-diagnostik i forhold til konventionel arteriografi er lav, ligesom metoden ikke rummer mulighed for intervention og terapi.

E-mail: eiberg@dadlnet.dk

Antaget den 3. oktober 2001.

H:S Rigshospitalet, karkirurgisk afdeling og radiologisk afdeling, og

Århus Universitetshospital, Skejby Sygehus, radiologisk afdeling.

This article is based on an article first published in the European Journal of Vascular and Endovascular Surgery 2001 (in press).

Kathrine og Vigo Skovgaards Fond takkes for økonomisk støtte.
