Billeddiagnostik ved levermetastaser fra kolorektal cancer

Talie Khadem Mollerup1, Torben Lorentzen1, Jakob M. Møller2, Henrik Nørgaard2 & Michael P. Achiam3

27. jul. 2015
12 min.

I Danmark er kolorektal cancer (KRC) den tredjehyppigste cancertype, og der er konstateret en svag stigning i antallet af nye tilfælde gennem det seneste årti [1]. Tilstedeværelsen af metastaser har stor betydning for sygdomsforløbet, og leveren er det hyppigste sted for metastasering [2, 3]. I nyere studier har incidensen af synkrone levermetastaser (LM) været i intervallet 14,5-24% [4, 5]. Da det oftest er metastaserende sygdom, patienterne dør af, og da især synkrone metastaser er forbundet med øget dødelighed, er påvisning af LM stadig blandt de vigtigste prognostiske faktorer hos disse patienter [3, 5].

LM er ikke længere en kontraindikation for kurativ behandling. I takt med forbedrede behandlingstiltag som atypiske leverresektioner og radiofrekvensablationer er der stigende krav om præoperativ diagnosticering og karakterisering af LM. Forbedret præoperativ udredning i multidiciplinære tværfaglige team har vist sig at kunne reducere recidivfrekvensen [6]. Formålet med billeddiagnostiske undersøgelser (BD) for levermetastaser i onkologisk regi er diagnosticering af tilstedeværende LM, karakterisering og lokalisation af disse samt evaluering af behandlingsstrategi, respons og vaskulære forhold. De sædvanlige BD-modaliteter, der i dag bruges til diagnosticering af kolorektale levermetastaser (KRLM), er UL-skanning, CT og MR-skanning.

Formålet med denne artikel er at give en kort beskrivelse af disse modaliteter og deres anvendelsesmuligheder ved diagnostik af LM.

BILLEDDIAGNOSTISKE MODALITETER

UL-skanning af leveren

Ved UL-skanning afbildes de akustiske og morfologiske egenskaber i vævet i realtid. Ved den konventionelle gråtoneskala-UL-skanning ses den typiske LM som en hypoekkoisk (lavekkogen) fokal afvigelse ofte med en tynd halodannelse i periferien. Konventionel gråtoneskala-UL-skanning er en relativt billig undersøgelse og har en sensitivitet for LM på 63-69% [7, 8]. Flere forhold såsom adipositas, meteorisme, kranialt beliggende LM, små LM (< 1 cm i diameter) samt kroniske leverforandringer (steatose/cirrose) kan reducere sensitiviteten [9, 10]. For at kompensere for disse svagheder kan man anvende intraoperativ ultralydteknik (IOUS), idet man anvender en specialdesignet højfrekvent transducer til at skanne direkte på leverens overflade. Dette øger billedopløsningen og sensitiviteten betydeligt [11].

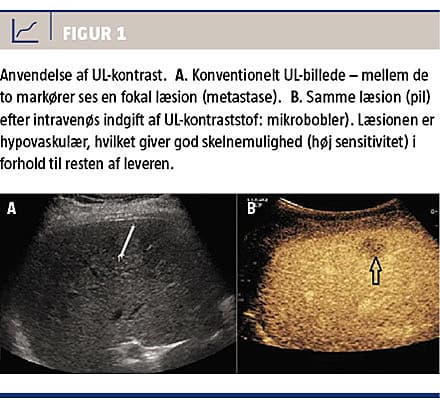

En anden mulighed for at øge sensitiviteten er at bruge kontrastforstærket UL-skanning (CEUS) [12]. Ved CEUS injiceres få ml kontrastvæske intravenøst. Væsken indeholder mikrobobler på størrelse med erytrocytter. Mikroboblerne forbliver i blodbanen i 5-10
minutter og udvaskes i lungerne. UL-kontrast-stofferne er ikke jodholdige, og bivirkninger er meget sjældne. Når UL-bølger rammer disse bobler, udsender de en karakteristisk refleksion, som kan adskilles fra den almindelige vævsreflektion ved brug af såkaldt pulsinversionteknik. CEUS viser derfor de vaskulære forhold (perfusionen) i vævet lige fra den tidlige (arterielle) fase til den senere (venøse) fase. Fokale afvigelser i leveren har hver sit karakteristiske perfusionsmønster, hvilket bruges til klassifikation af forandringerne. Den typiske LM fremstår således hypervaskulær i arteriefasen og hypovaskulær i venefasen, hvor der sker en udvaskning i forhold til det omkringliggende levervæv (Figur 1). Ved anvendelse af CEUS ved undersøgelse for LM har man i flere studier påvist sensitivitet og specificitet på niveau med CT [13, 14]. Ved brug af IOUS til påvisning af LM kan der opnås sensitivitet (96%) på niveau med eller højere end ved brug af MR-skanning [15].

UL-skanning er ideel til monitorering af interventionelle procedurer såsom biopsi, drænage og ablation, idet proceduren er visualiseret i realtid. Den UL-vejledte biopsi kan anvendes til endelig afklaring af de patoanatomiske forhold ved en proces i leveren, men ofte kan man vha. CEUS afklare forholdene med tilstrækkelig præcision, hvorfor biopsier i større omfang undlades, også for at undgå tumor-seeding [16]. UL-vejledt biopsi bruges dog ofte fortsat som led i onkologiske behandlingsforløb. Der er en tendens til at anvende CT i planlagte kontrolforløb pga. de gode muligheder for sammenligning med tidligere undersøgelser og muligheden for samtidig påvisning af ekstrahepatiske fjermetastaser [15]. UL-skanning anvendes i denne sammenhæng som supplerende undersøgelse, hvis der ved CT bliver rejst tvivl om, hvorvidt en fokal forandring er af solid eller cystisk karakter, eller hvis der er behov for CEUS med UL-vejledt biopsi.

CT af leveren

CT er standardundersøgelsen i den rutinemæssige
diagnosticering af KRLM. CT bruges både ved diagnosticering og monitorering af LM og giver mulighed for samtidig vurdering af intra- og ekstrahepatisk disseminering. Teknologiske fremskridt har resulteret i CT-billeder i bedre opløsning og i tyndere snit på kort tid (Figur 2). Den øgede hastighed i billeddannelsen har endvidere elimineret en del af vanskelighederne såsom vejrtrækningsartefakter. Disse fremskridt har øget sensitiviteten af CT betydeligt, fra 52% i ældre skannere til 85% i nyere skannere [17-19].

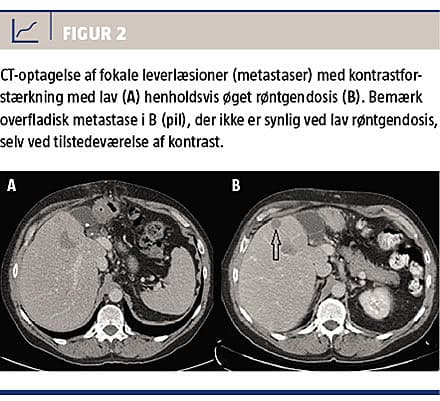

Ved kontrastforstærkede CT-optagelser ses KRLM oftest som hypodense områder. Blodforsyningen til LM sker hovedsagelig fra de hepatiske arterier, hvorimod blodforsyning til det normale leverparenkym primært sker fra de portale vener. Ved at skanne flere gange under kontrastpassagen i leverkarrene (Dual-phase CT) kan der opnås en visualisering af både hypo- og hyperdense metastaser [20].

CT har begrænset sensitivitet ved steatose og ved metastaser < 1 cm i diameter [17]. Desuden kan kontrastindgift være kontraindiceret hos et mindretal af patienter, som har nedsat nyrefunktion eller intolerans over for kontrastmidlet. Kontrastinduceret nefropati kan ses efter indgift af intravenøse kontrastmidler, især hos patienter, der har diabetes og nedsat nyrefunktion [21]. Lette allergiske reaktioner forekommer efter intravenøs kontrastindgift hos ca. 3%, mens svære allergiske reaktioner ses yderst sjældent (hos ca. 0,01%). Derudover må problematikken med akkumuleret ioniserende stråling ved gentagne skanninger ikke overses. Der er konstateret øget cancerrisiko ved gentagne skanninger med ioniserende stråling med op til 0,10% for hver 10 mSV ioniserende stråling [22].

MR-skanning af leveren

Når kroppen placeres i et meget kraftigt homogent magnetfelt, kan en afsendt radiobølge påvirke brintkernernes energi og magnetismeforhold. Når radiobølgen slukkes, vender brintkernerne tilbage til hviletilstanden under udsendelse af en radiobølge. Denne radiobølge er karakteristisk for det enkelte væv og bruges til at danne billeder af kroppens indre organer med stor bløddelskontrast.

Introduktion af MR-kontraststoffer, diffusionsvægtet MR (DW-MR)-teknik samt nyere MR-software har tillige medført en signifikant forbedring af MR-leverdiagnostikken (p < 0,001 ved sammenligning af studier før og efter 2004) [23]. I en nylig udarbejdet amerikansk rapport baseret på metaanalyser indikeres det, at MR-skanning har højere sensitivitet til påvisning af KRLM end CT og PET/CT (oddsratio: 1,334; 95% konfidens-interval: 1,012-1,761) [24]. Samtidig er MR-skanning påvist at have signifikant bedre sensitivitet til påvisning af læsioner < 1 cm i diameter end CT (p = 0,0006) [23].

Af leverspecifikke MR-kontraststoffer (ekstracellulære gadoliniumholdige kelater, retikuloendotelialt system-specifikke og hepatocytspecifikke) bruges kun det hepatocytspecifikke kontraststof (fedtopløselige gadoliniumholdige kelater) på de danske hospitaler. Med DW-MR måler man forskelle i mobiliteten af protoner imellem væv (diffusion af intra- og ekstracellulære vandmolekyler). I væv med øget celletæthed som LM
er vanddiffusionen begrænset sammenlignet med i

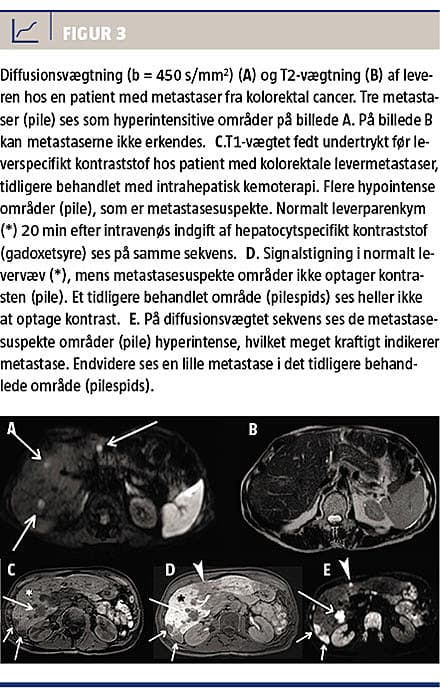

normalvæv eller i cystiske forandringer. Derfor har DW-MR vist sig at være meget effektiv i påvisning af LM (Figur 3). Sammenligning af DW-MR med konventionel MR har vist en sensitivitet for DW-MR på 83-90% mod 66-70% ved konventionelt MR [25]. Den øgede sensitivitet nedbringer ydermere antallet af falsk positive svar og muliggør bedre planlægning af fremtidige indgreb, eksempelvis leverresektioner.

Som ved de andre modaliteter er der også begrænsninger forbundet med MR-skanning. Klaustrofobi, stort abdominalomfang, metal i kroppen og længere skanningstid end ved CT og UL-skanning er nogle af modalitetens svagheder. Der er også risici forbundet ved brug af MR-kontraststoffer. Patienter med nedsat nyrefunktion (estimeret glomerulær filtrationsrate < 30 ml/min) kan have en øget risiko for udvikling af nefrogen systemisk fibrose [26]. Desuden er begrænset MR-skanningskapacitet på de danske sygehuse en væsentlig ulempe.

DISKUSSION

Fremskridt i kirurgiske færdigheder og bedre behandlingstiltag gennem de seneste år har øget overlevelsen efter leverkirurgiske indgreb markant fra 36% til 58% [27]. Dette har dog kun kunnet ske pga. den samtidige udvikling af BD-modaliteter, der har muliggjort tidligere, mere præcis og nuanceret diagnosticering samt bedre planlægning. F.eks. kan patienter med behov for downstaging identificeres inden et operativt indgreb og dermed blive skånet for unødvendig kirurgisk stress ved multiple operationer. Samtidig har bedre BD muliggjort mere pålidelig monitorering af patienter i kontrolforløb med færre risici for patienten.

Kontrastforstærkning har yderligere øget BD-sensitivitet til diagnosticering af fokale processer i leveren, men koncentrationen af de anvendte kontraststoffer er ikke helt uden risici for patienten, og det er derfor vigtigt at have dette med i overvejelserne ved valg af optimal BD-metode.

CT har en større sensitivitet for fund af LM end konventionel gråtone UL-skanning, men sammenlignet med CEUS findes der marginal øget eller samme sensitivitet [8, 14, 24, 28, 29]. Dette er gavnligt, da CEUS er uden ioniserende stråling, men desværre giver den ikke samme gode mulighed for sammenligning af gentagne skanninger som CT. MR-skanning har derimod vist markant bedre sensitivitet end CT. I en sammenligning af litteraturen inden for de seneste ti år blev der for CT påvist en samlet sensitivitet på 82-84%, og for MR-skanning en samlet sensitivitet på 88-91% [23, 24]. Samtidig giver MR-skanning ligesom CT gode muligheder for sammenligning, men uden brug af ioniserende stråling, som anvendes ved CT. Dog er CT og PET/CT fortsat førstevalg til påvisning af ekstrahepatiske metastaser, idet de har størst sensitivitet [15, 24].

Der forventes ydermere øget sensitivitet med udvikling af mere avancerede skannere, der kan fusionere billeder fra flere modaliteter og dermed danne mere optimerede og dynamiske billeder.

En af de største udfordringer ved KRC er deponering af cirkulerende tumorceller i leveren, hvilket medfører såkaldte mikrometastaser. Mikrometastaser menes at være en af årsagerne til den markante recidiv-
rate efter kurativ resektion af LM [30]. Det er derfor
essentielt at anvende BD-metoder, der også har høj
sensitivitet for metastaser < 1 cm i diameter. Kon-
trastforstærket IOUS har vist sensitivitet op til 96% for diagnosticering af små LM, men undersøgelsen er invasiv og har samme begrænsninger, hvad angår reproducerbarhed, som andre UL-modaliteter [15]. PET er endnu en modalitet, der inden for de senere år er blevet hyppigere brugt til diagnostik af KRLM. Vha. PET kan man rejse mistanken om malignitet, men undersøgelsen er ikke effektiv til præcis karakterisering og lokalisering af læsionerne og skal suppleres med andre undersøgelser, eksempelvis CT eller MR-skanning.

Nyeste tiltag med helkrops-MR suppleret med DW kan muligvis blive normale procedurer i cancerudredning i fremtiden, men indtil da er der på de danske sygehuse behov for øget fokus på MR- og UL-skanning ved udredning af LM.

KONKLUSION

For at kunne tilbyde patienter med KRC den bedste og mest effektive behandling mhp. at øge deres overlevelseschancer er det vigtigt at anvende det BD-redskab, der har færrest risici for patienten samtidig med høj sensitivitet for diagnosticering af LM. Nye MR-skanningssekvenser som DW-MR og MR med leverspecifik kontrast har vist meget lovende resultater, men dette skal opvejes mod den begrænsede kapacitet og tilgængelighed for MR-skanning. CEUS og CT har derfor indtil videre en central plads i diagnosticering og planlægning af KRLM.

Korrespondance: Talie Khadem Mollerup..
E-mail: taliekhadem@gmail.com

Antaget: 17. marts 2015

Publiceret på Ugeskriftet.dk: 27. juli 2015

Interessekonflikter:

Summary

Diagnostic imaging techniques for hepatic metastases from colorectal cancer

Hepatic metastases (HM) are amongst the most important prognostic factors in patient survival from colorectal cancer. The diagnostic imaging techniques for accurate detection and characterization of colorectal metastases are therefore vital. In a review of the literature, MRI showed the highest sensitivity for detection of HM lesions &lt; 1 cm, but the amount of MR scanners is insufficient. Contrast-enhanced ultrasound and computed tomography have similar sensitivity for detection of HM, but each method also have limitation such as operator dependency or enhanced risk of cancer due to ionizing radiation.

Referencer

LITTERATUR

  1. Sundhedsstyrelsen. Cancerregisteret 2010. www.sst.dk/publ/Publ2011/DAF/Cancer/Cancerregisteret2010.pdf (19. dec 2014).

  2. Zavadsky KE, Lee YT. Liver metastases from colorectal carcinoma: incidence, resectability, and survival results. Am Surg 1994;60:929-33.

  3. Wood CB, Gillis CR, Blumgart LH. A retrospective study of the natural history of patients with liver metastases from colorectal cancer. Clin Oncol 1976;2:285-8.

  4. Manfredi S, Lepage C, Hatem C et al. Epidemiology and management of liver metastases from colorectal cancer. Ann Surg 2006;244:254-9.

  5. Leporrier J, Maurel J, Chiche L et al. A population-based study of the
    incidence, management and prognosis of hepatic metastases from colorectal cancer. Br J Surg 2006;93:465-74.

  6. Burton S, Brown G, Daniels IR et al. MRI directed multidisciplinary team preoperative treatment strategy: the way to eliminate positive circumferential margins. Br J Cancer 2006;94:351-7.

  7. Quaia E, D‘onofrio M, Palumbo A et al. Comparison of contrast-enhanced ultrasonography versus baseline ultrasound and contrast-enhanced computed tomography in metastatic disease of the liver: diagnostic performance and confidence. Eur Radiol 2006;16:1599-609.

  8. Larsen LP, Rosenkilde M, Christensen H et al. The value of contrast enhanced ultrasonography in detection of liver metastases from colorectal cancer: a prospective double-blinded study. Eur J Radiol 2007;
    62:302-7.

  9. Moschouris H, Malagari K, Papadaki MG et al. Short-term evaluation of liver tumors after transarterial chemoembolization: limitations and feasibility of contrast-enhanced ultrasonography. Abdom Imaging 2011;36:718-28.

  10. Braga L, Guller U, Semelka RC. Modern hepatic imaging. Surg Clin North Am 2004;84:375-400.

  11. Donadon M, Botea F, del Fabbro D et al. The surgical policy predicts the impact of contrast enhanced intraoperative ultrasound for colorectal liver metastases. Eur J Radiol 2008;67:177-8.

  12. Skjoldbye B, Nielsen MB, Nolsøe CP. Ultralydskanning af leveren med anvendelse af ultralydkontraststof. Ugeskr Læger 2005;167:1404.

  13. Hohmann J, Albrecht T, Hoffmann CW et al. Ultrasonographic detection of focal liver lesions: increased sensitivity and specificity with microbubble contrast agents. Eur J Radiol 2003;46:147-59.

  14. Larsen LP. Role of contrast enhanced ultrasonography in the assessment of hepatic metastases: a review. World J Hepatol 2010;2:8-15.

  15. Rojas Llimpe FL, di Fabio F, Ercolani G et al. Imaging in resectable colorectal liver metastasis patients with or without preoperative chemotherapy: results of the PROMETEO-01 study. Br J Cancer 2014;111: 667-73.

  16. Jones OM, Rees M, John TG et al. Biopsy of resectable colorectal liver metastases causes tumour dissemination and adversely affects survival after liver resection. Br J Surg 2005;92:1165-8.

  17. Haider MA, Amitai MM, Rappaport DC et al. Multi-detector row helical CT in preoperative assessment of small (< or = 1.5 cm) liver metastases: is thinner collimation better? Radiology 2002;225:137-42.

  18. Valls C, Andia E, Sanchez A et al. Hepatic metastases from colorectal cancer: preoperative detection and assessment of resectability with helical CT. Radiology 2001;218:55-60.

  19. Bipat S, van Leeuwen MS, Comans EF et al. Colorectal liver metastases: CT, MR imaging, and PET for diagnosis – meta-analysis.
    Radiology 2005;237:123-31.

  20. Scott DJ, Guthrie JA, Arnold P et al. Dual phase helical CT versus portal venous phase CT for the detection of colorectal liver metastases: correlation with intra-operative sonography, surgical and pathological findings. Clin Radiol 2001;56:235-42.

  21. Stacul F, van der Molen AJ, Reimer P et al. Contrast induced nephropathy: updated ESUR Contrast Media Safety Committee guidelines. Eur Radiol 2011;21:2527-41.

  22. Sodickson A, Baeyens PF, Andriole KP et al. Recurrent CT, cumulative radiation exposure, and associated radiation-induced cancer risks from CT of adults. Radiology 2009;251:175-84.

  23. Niekel MC, Bipat S, Stoker J. Diagnostic imaging of colorectal liver
    metastases with CT, MR imaging, FDG PET, and/or FDG PET/CT: a meta-analysis of prospective studies including patients who have not previously undergone treatment. Radiology 2010;257:674-84.

  24. Bruening W, Sullivan N, Zafar H et al. Imaging tests for the staging of colorectal cancer. AHRQ 2014 Sep. Report No.: 14-EHC046-EF.

  25. Kele PG, van der Jagt EJ. Diffusion weighted imaging in the liver. World J Gastroenterol 2010;16:1567-76.

  26. Thomsen HS, Morcos SK, Almen T et al. Nephrogenic systemic fibrosis and gadolinium-based contrast media: updated ESUR Contrast Medium Safety Committee guidelines. Eur Radiol 2013;23:307-18.

  27. Shimada H, Tanaka K, Endou I et al. Treatment for colorectal liver
    metastases: a review. Langenbecks Arch Surg 2009;394:973-83.

  28. Larsen LP, Rosenkilde M, Christensen H et al. Can contrast-enhanced ultrasonography replace multidetector-computed tomography in the detection of liver metastases from colorectal cancer? Eur J Radiol 2009;69:308-13.

  29. Carter R, Hemingway D, Cooke TG et al. A prospective study of six methods for detection of hepatic colorectal metastases. Ann R Coll Surg Engl 1996;78:27-30.

  30. Chan KM, Chiang JM, Lee CF et al. Outcomes of resection for colorectal cancer hepatic metastases stratified by evolving eras of treatment. World J Surg Oncol 2011;9:174.
