Elektromagnetisk navigeret bronkoskopi kan anvendes til diagnostik af perifere lungeinfiltrater hos patienter med svært nedsat lungefunktion

Det er af afgørende betydning at kunne verificere eller afkræfte en kræftdiagnose hos en patient, som ved billeddiagnostisk udredning får påvist et suspekt infiltrat i lungerne. Undersøgelsesmetoder til diagnostik af lungecancer strækker sig fra rent billeddiagnostiske metoder som røntgen af thorax, computertomografi (CT), positronemissionstomografi/CT (PET/CT) over minimalt invasive procedurer som bronkoskopi, endobronkial ultralydskanning (EBUS) og EBUS med transbronkial nålebioptering til f.eks. transtorakal finnålsaspirationsbiopsi (TTNA), video-assisted thoracoscopic surgery (VATS) eller regelret torakotomi. TTNA indebærer en ikke ubetydelig risiko for, at patienten får pneumothorax. Risikoen er omkring 20%.

Patienter med meget lav lungefunktion, med forceret eksspiratorisk volumen i første sekund (FEV1)-værdi på < 0,8 l, tåler generelt ikke at få pneumothorax.

Denne patientkategori har hidtil ofte ved mistanke om lungekræft været henvist til watchful waiting, hvor man har fulgt udviklingen i sygdommen billeddiagnostisk. Med elektromagnetisk navigeret (EMN)-bronkoskopi er det nu muligt at stille en diagnose hos disse patienter med en minimalt invasiv metode, som medfører en meget lille risiko for udvikling af pneumothorax.

EMN-bronkoskopi er en ny bronkoskopimetode, som første gang blev taget i brug i Danmark i 2008. De første videnskabelige artikler om brugen af metoden til diagnostik af lungecancer blev publiceret i 2003.

Der er siden publiceret artikler med fokus på undersøgelsesmetodens diagnostiske sensitivitet, specificitet og sikkerhed. Derudover har der været fokus på biopsiteknikker samt mulighederne for at placere bestrålings- og operationsmarkører i lungevævet. Undersøgelsesmetoden er internationalt anerkendt som værende sikker. Den giver mulighed for via bronkoskopi at opnå en diagnose ved perifert placerede tumorer, som hidtil har været utilgængelige ved bronkoskopi.

HIDTIDIGE ERFARINGER

Det konventionelle fleksible bronkoskop har velkendte diagnostiske begrænsninger [1], hvorimod man med EMN-bronkoskopi får mulighed for at nå ud til perifere lungeinfiltrater [1-3]. Den første undersøgelse hos patienter blev gennemført i 2003, 13 patienter gennemgik EMN-bronkoskopi med undersøgelse af perifere lungeinfiltrater i størrelsen 1,5-5 cm i diameter. En endelig diagnose blev stillet hos ni (69%) af de 13 patienter. Der blev ikke rapporteret om nogen bivirkninger [4]. Yderligere en undersøgelse blev udført i Tyskland samme år, her opnåede man også en diagnose hos 69% af patienterne. I begge undersøgelser konkluderede man, at EMN-bronkoskopi er en sikker metode til endoskopisk at opnå biopsier fra perifere lungeinfiltrater. Der er siden da gennemført flere undersøgelser, inklusive af metodens anvendelighed til mediastinal udredning, da det også er muligt at udhente materiale fra mediastinale lymfeknuder [4]. Ud over at kombinere EMN-bronkoskopi med lymfeknudediagnostik har man søgt at kombinere med andre diagnostiske teknikker [5, 6]. Eberhardt et al publicerede i 2007 en prospektiv randomiseret undersøgelse til sammenligning af EMN-bronkoskopi, endoskopisk EBUS-undersøgelse ved tumor og en kombination af de to metoder. Endelig diagnostik blev opnået med en sensitivitet på 88% ved kombinationen af EMN og EBUS, hvilket var signifikant højere end ved EMN eller EBUS alene [7].

EMN-teknik kan benyttes i terapeutisk øjemed. Der er rapporteret om succes ved behandling med brakyterapikateter anbragt ved hjælp af EMN-bronkoskopi i en perifer lungetumor. Kupelian et al har placeret metalliske markører til guidning af stråleterapi mod småcellet lungecancer i tidligt stadium ved brug af EMN-teknik. Der var ingen forekomst af pneumothorax [8].

METODE

Ved EMN-bronkoskopi placeres en ekstra arbejdskanal, som leder helt ud til tumoren. Man kan via denne foretage børstebiopsi, bronkialskyl, nålebiopsi og tangbiopsi. Arbejdskanalens distale ende placeres ved tumoren ved hjælp af den elektromagnetisk guidede navigation. Proceduren beskrives nedenfor ud fra planlægning, registrering og navigation til tumor.

Planlægningen

Planlægningen tager udgangspunkt i den CT, som patienten får foretaget i forbindelse med udredningen. CT’en skal udføres med tynde snit og passende overlap af hensyn til kvaliteten af den efterfølgende virtuelle bronkoskopi og nøjagtighed ved registrering og navigation. Billederne overføres til en DICOM-cd, hvorfra de lægges over på en dedikeret bærbar pc. Pc’en processerer skanningsbillederne, så man kan foretage den virtuelle bronkoskopi med henblik på: 1) Markering af tumoren, som skal nås ved bronkoskopi. Tumoren markeres og opmåles. Placering af tumoren vurderes i forhold til pleura og centrale kar med afstandsbedømmelse. 2) Markering af registreringspunkter i bronkiesystemet, som muliggør »samkøring« af CT-oplysningerne med det elektromagnetiske felt, som patienten skal ligge i under bronkoskopien. Registreringspunkterne er de store carinae såsom hovedcarina, carina til hhv. højre og venstre overlap, osv. Der vælges typisk syv punkter, jævnt fordelt i bronkiesystemet. 3) Ved den virtuelle bronkoskopi får man et endoluminalt overblik over bronkiesystemet. Man kan finde den korrekte vej mod tumoren, før den egentlige bronkoskopi gennemføres. Dette hjælper ved navigationen i forbindelse med bronkoskopien.

Registreringen

Registreringen foregår i forbindelse med selve bronkoskopien, som frem til dette tidspunkt forløber som en almindelig bronkoskopi. EMN-systemet tilkobles. Under fremføring af den ekstra arbejdskanal er et sensorsystem placeret inde i arbejdskanalen. Registreringen, som har til formål at samkøre CT-billedinformationen med det elektromagnetiske felt, som patienten ligger i, foregår ved, at man under proceduren genfinder og markerer de tidligere valgte registreringspunkter. Man »parrer« så at sige CT-billedinformationerne med det magnetiske resonans-felt, som patienten ligger i, så man efterfølgende kan navigere præcist og tidstro heri. Registreringen kontrolleres efterfølgende, visuelt bedømt på skærmens tre CT-planer. Med den seneste udgave af systemet iLogic (Figur 1) foregår registreringen automatisk ved hurtig bronkoskopisk gennemgang af de centrale luftveje. Denne nye mulighed forkorter tidsforbruget til registrering.

Navigationen

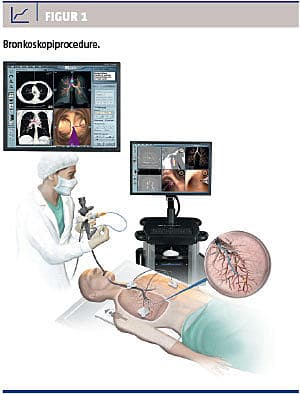

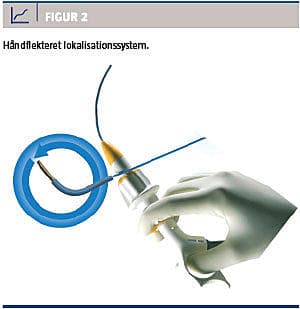

Navigation til tumoren sker via vejledning fra systemet (Figur 1). Den ekstra arbejdskanal, hvori sensoren er integreret, fremføres vejledt af skærmbilleder, som i realtid viser placering af arbejdskanalen i bronkierne i sagittal-, koronal- og aksialplaner. Ud over de tre planskærmbilleder vejledes navigationen af en markering af »målet« (Figur 1). Spidsen af arbejdskanalen/sensoren ledes i den rigtige retning, idet den kan bøjes i valgfri retning (Figur 2), alt efter vejledningen på skærmen, hvor relationen mellem den aktuelle retning og målet vises. Afstanden til tumorens centrum fremgår.

Når målet er nået, låses arbejdskanalen i relation til bronkoskopet, som fikseres manuelt, så det ikke kan flyttes, mens prøvetagningen foregår. Når flere biopsimanøvrer gennemføres, kan relationen til tumoren kontrolleres, eksempelvis mellem børste/skyl og tangbiopsi.

Forberedelse på stuen

Forberedelse på stuen indbefatter start og kontrol af udstyr, markering af biopsikatetre og montering af patientsensorer.

Start og kontrol af udstyr

Det kontrolleres, at rummets indretning er i overensstemmelse med forholdene under den oprindelige kalibrering, og at patienten er korrekt lejret, hvilket vil sige i korrekt relation til det elektromagnetiske felt, som induceres omkring patientens brystkasse.

Markering af biopsikatetre

Markering af biopsikatetre foretages umiddelbart før bronkoskopien. Hvert biopsikateter markeres i forhold til arbejdskanalen. Formålet med markeringen er at sikre sig præcist, hvor biopsikateteret er i relation til tumor.

Montering af patientsensorer

Patientsensorer placeres som det fremgår af Figur 1. Det sikres, at alle sensorer er inden for »magnetfeltet«. Sensorerne opfanger signaler fra lokalisationsudstyret analogt til, hvordan en bils placering registreres med GPS.

EGNE ERFARINGER OG RESULTATER

Vi begyndte at udføre EMN-bronkoskopi på Lungemedicinsk Afdeling, Regionshospitalet Silkeborg, i 2008. Inden modtog vi teoretisk og praktisk undervisning om proceduren. Vi gennemførte herefter ca. 30 procedurer forud for en egentlig registrering af resultaterne. Efterfølgende har vi i perioden 2009-2011 registreret undersøgelser hos 56 patienter. Der er gennemført navigation til 63 tumorer. I alt er der gennemført 67 tumorevalueringer.

Henvisningsårsager

I alt 23 patienter blev primært henvist pga. meget lav lungefunktion. Hos 11 patienter var der blevet påvist FEV1 under 0,6 l. Hos 19 patienter var FEV1 0,6-0,8 l; 20 patienter blev henvist pga. manglende diagnose ved tidligere udredning og 11 pga. manglende biopsitilgængelighed.

Tidsforbruget

Selve EMN-proceduren varede i vores materiale i gennemsnit knap 20 min, inklusive tidsforbrug til prøvetagning. Ved behov for adgang til to tumorer under samme procedure blev undersøgelsesvarigheden øget med 7 min.

Diagnose

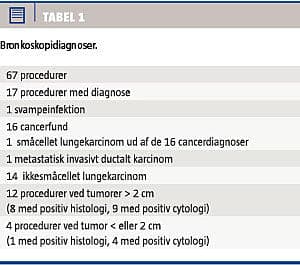

Der blev gennemført børstebiopsi i 66 procedurer (98%), bronkialskyl i 64 procedurer (96%) og tangbiopsi i 52 procedurer (78%). Hos en enkelt patient blev der gennemført nålebiopsi. Hos 16 af de 56 patienter medførte undersøgelsen en cancerdiagnose. Heraf ikkesmåcellet lungekarcinom-diagnose hos 14 patienter, småcellet lungekarcinom-diagnose hos en patient og metastatisk invasivt duktalt karcinom hos en patient (Tabel 1). Hos yderligere ti patienter blev der påvist malignitetssuspekte celler eller atypiske celler, hvilket indikerede behov for yderligere undersøgelser. Hos en patient blev en mistanke om Aspergillus-infektion endeligt bekræftet. Størrelsen af de undersøgte tumorer var i gennemsnit 2,2 cm; 36 (57%) var ≤ 2 cm i diameter, og 42 (64%) var placeret i venstre eller højre overlap.

Vi kan endnu ikke udtale os endeligt om sensitiviteten og specificiteten i vores materiale.

Sikkerhed

Ved to procedurer opstod/forværredes en pneumothorax, dvs. at der var en risiko for denne komplikation på 3%. Dette er i overensstemmelse med erfaringerne fra andre undersøgelser. Den enkelte de novo-pneumothorax indtraf hos en patient med FEV1 på 0,6 l.

DISKUSSION

EMN-bronkoskopi er en ny undersøgelsesmetode til brug ved evaluering af patienter, der har lav lungefunktion, og hos hvem man har mistanke om lungecancer. Undersøgelsen kan også benyttes hos patienter, hvor traditionel udredning volder problemer, eksempelvis ved dårlige adgangsforhold for transtorakal nålebiopsi. Undersøgelsen er sikker, og i vores materiale var risikoen for udvikling af pneumothorax kun ca. 3%. Omkostninger til ekstra utensilieforbrug ved hver undersøgelse var 11.400 kr. ekskl. moms. Formålet med denne artikel er at udbrede kendskab til undersøgelsesmetoden, som i øjeblikket kun benyttes få steder i Danmark.

KORRESPONDANCE: Frank Andersen, Trondheimsvej 76, 8600 Silkeborg. E-mail: franka@dadlnet.dk

ANTAGET: 15. november 2012

FØRST PÅ NETTET: 11. februar 2013

INTERESSEKONFLIKTER: Hent PDF
