Gode erfaringer med interaktiv ørekirurgisk simulator

Boreøvelser på tindingeben er den vigtigste introduktion til ørekirurgi. Tidligere kunne man på enhver øre-næse-hals-afdeling tilbyde sine yngre læger instruktion i kirurgisk anatomi, navigation og boreteknik med udgangspunkt i klassisk mastoidektomi på sektionsmateriale, men både tindingeben og tid til instruktion og supervision er nu en svindende resurse.

De seneste ti år er der udviklet en række pc-baserede virtuelle simulatorer til interaktiv kirurgisk træning. Med simulatorerne kan man tilbyde et risikofrit miljø, hvor den uddannelsessøgende kan opnå basale kompetencer. Hidtil har tindingebenssimulatorerne været baseret på CT-billeder, og den tredimensionelle repræsentation af tindingebenet er derfor kunstigt farvelagt og opløsningen beskeden [1-3]. Desuden er prisen høj (ca. 250.000 kr.) [1] eller tilgængeligheden begrænset og eventuelt betinget af projektdeltagelse hos udbyderen [2, 3]. Vi har udviklet en pc-baseret interaktiv ørekirurgisk simulator, Visible Ear Simulator (VES), som kan downloades gratis http://ves.cg.alexandra.dk [4, 5]. Den seneste VES version 1.2 udkommer på flere sprog og indeholder en ny type tutorfuntion til integreret egeninstruktion, som kan lette vejen fra lærebogens akademiske tekst og illustration til operatørens fornemmelse for kirurgisk navigation.



MATERIALE OG METODER

VES version 1.2 simulatoren er baseret på det digitale billedbibliotek The Visible Ear, som er offentligt tilgængeligt efter tidligere publikation [6]. Materialet omfatter horisontale seriesnit med 50-100 mikrometers afstand gennem et frisk frosset normalt tindingeben. Fra hele den opskårne blok udvalgtes 464 snit med en konstant indbyrdes afstand på 100 mikrometer. Billederne blev beskåret og segmenteret med Adobe Photoshop, idet 28 forskellige anatomiske strukturer blev markeret i hvert eneste snitbillede og gemt som separate lag i hver enkelt billedfil.

Ud fra disse segmenter blev en solid, rumlig (såkaldt voxel-) model opbygget. Modellen indeholder dermed både det knoglesegment, som skal udbores, og de øvrige strukturer såsom n. facialis, det indre øre, dura m.m., der udgør navigationspunkter og angiver anatomiske grænser for mastoidektomi.

Den virtuelle model består dels af en grafisk repræsentation, som beregnes ved hjælp af raycasting teknik i et Open GL-format og afvikles på grafikkortets GeForce GTX-processor, og dels af en korresponderende model til taktil repræsentation, som afvikles på pc’ens CPU. Den taktile model præsenteres ved hjælp af den berøringsfølsomme Phantom Omni 3-D-manipulator – simulatorens virtuelle bor [4, 5] – der giver brugeren en virkelighedstro fornemmelse af at bore. De valgte teknologier er oprindeligt udviklet til brug i kommercielle computerspil og gør det muligt at opnå høj ydelse på en almindelig pc-platform. Ved at integrere Nokias Qt Lingvist software i VES er al fri tekst fra programmets brugerflade gjort tilgængelig for redigering og oversættelse i et simpelt tekstbehandlingsprogram.



RESULTATER

VES version 1.2 og den tilhørende pdf-manual kan ligesom VES downloades gratis fra vores hjemmeside. Hjemmesiden indeholder oplysninger om hardwarekrav, installation af programmet, links til producenter og forhandlere af hardware og hjælp til problemløsning. Manualen indeholder udførlig anvisning på installering og brug af VES version 1.2 samt en komplet borevejledning med både todimensionale og –tredimensionale stereoskopiske illustrationer, som kan ses på skærmen med rød/blå briller eller efter udprintning i farve. Genveje i teksten åbner YouTube-

videoer, som demonstrerer de enkelte trin i en »anatomisk« mastoidektomi.

VES version 1.2 kan installeres på enhver pc med et NVIDIA GeForce GTX-grafikkort. For fuld funktion med berøringsfølsomhed (force-feedback) og intuitiv bevægelse i dybden (z-planet) kræves et Phantom Omni haptic device (pris ca. 2.000 euro), som forbindes via pc’ens FireWire-port. Der er mulighed for at teste den virtuelle model i VES version 1.2 med en almindelig pc-mus, selvom man kommer til at mangle berøringsfølsomheden og den naturlige interaktion.

Modellen har en hidtil uset høj opløsning på 125 voxels/mm3, og alle strukturer har naturlige farver, som kan modificeres af brugeren ved brug af omfarvning og variabel tranparens. Modellen kan roteres, zoomes og vises i forskellige snitplaner med musen, og alle funktioner kan selv ved højeste skærmopløsning afvikles i realtid uden forsinkelse.

Det er enkelt at vælge forskellige typer bor (skapt eller diamant) med forskellig størrelse (½-7 mm). Under boringen kan en udført handling »spoles tilbage« i trin på ét sekund ad gangen ved tryk på en »undo-knap«.

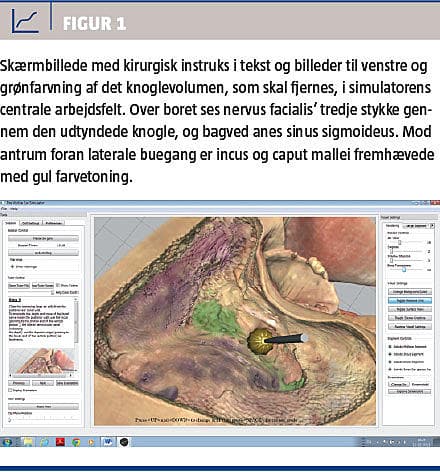

VES version 1.2 indeholder som noget nyt i forhold til tidligere versioner en integreret tutor-/censorfunktion, som både giver trinvis instruktion i mastoidektomi ved hjælp af billeder og tekst på skærmen (som en klassisk »akademisk« borevejledning) og mulighed for en supplerende og intuitiv instruktion, hvor simulatoren i modellen kan farvemarkere det knoglevolumen, som skal bores væk i det pågældende trin (Figur 1). Censorfunktionen kan aktiveres, så der efter hvert gennemført trin gives oplysninger om opboringens omfang, tidsforbrug og kollisioner med omgivende strukturer som dura, n. facialis m.m.

En påbegyndt opboring kan når som helst gemmes og senere hentes og genoptages.Censorfunktionens evalueringer kan også gemmes med henblik på registrering af aktuelt niveau og monitorering af udvikling.





DISKUSSION

Resurser til boreøvelser på humane tindingeben bliver stadig færre både mht. adgang til tindingeben og laboratoriefaciliteter samt mulighed for og tid til kollegial instruktion og supervision. Samtidig er der stigende forventninger til sikring af ensartede generelle ørekirurgiske kompetencer. Disse forhold stiller tilsammen store krav til både de uddannelsessøgende, undervisere og curriculum i forbindelse med de ofte ret få mulige boreøvelser.

For en novice er den første introduktion til ørekirurgi svær, fordi både kompleks anatomi og ny kirurgisk teknik skal tilegnes og straks kombineres ved kirurgisk navigation inden for mastoidets anatomiske grænser og med et minimum af fejl. Dette kan medføre en for stor cognitive load, idet den uddannelsessøgende kan have svært ved at rumme de overvældende mængder af mere eller mindre relevante informationer og opgaver, samle og sortere denne viden i en ny mental model og samtidigt opnå den ønskede kirurgiske kompetence [7, 8].

Gentagne procedurer i den virtuelle simulators risikofrie miljø med instruktion og feedback på brugerens eget sprog kan gradvist gøre begynderen fortrolig med mange af ørekirurgiens elementer. Ved at reducere cognitive load og gradvist øge kompleksiteten, når de basale færdigheder er erhvervevede, kan simulatorer øge den uddannelsessøgendes udbytte af de efterfølgende boreøvelser på rigtige tindingeben [9].

Hidtil har den primære instruktion ved både reel og virtuel kirurgi bestået i billeder, tekst og evt. video, mens indbyggede digitale målepunkter, der definerer og registrerer borearbejdets kvalitet og omfang, kun er blevet anvendt til retrospektiv bedømmelse af en boreøvelse [2, 3, 9, 10].

Tutorfunktionen i VES version 1.2 kan præsentere både trinvis instruktion med tekst og billeder, mens boreøvelsen udføres og samtidig udnyttes tutorens rumlige data til at vise en supplerende, intuitiv, ikkesproglig repræsentation af den ønskede boreopgave ved hjælp af simpel farvekodning af det knoglevæv, som skal fjernes. De samme data anvendes

efterfølgende af censorfunktionen til en simpel

evaluering. Når brugeren opnår større rutine, kan farvekodningen dæmpes eller slukkes helt, så kun censorfunktionen er aktiv og evt. blot som en samlet evaluering til slut. Med VES version 1.2 kan der dermed tilbydes helt nye aspekter af ørekirurgisk træning.

Selvom den første ørekirurgiske simulator faktisk blev udviklet i Tyskland [1], har alle simulatorer hidtil haft engelsksproget brugerflade [1-5, 9, 10]. Brugerfladens tekst findes ofte spredt i programmets kode, men ved at integrere Qt Lingvist-funktionen i VES kan denne tekst præsenteres i et separat tekstbehandlingsmiljø for redigering og oversættelse, og VES er allerede oversat til kinesisk, portugisisk og tysk. Oversættelser til spansk, fransk og russisk er undervejs.

Kommercielle simulatorer har på grund af deres høje pris kun opnået meget begrænset udbredelse på verdensplan. VES er udviklet i universitetsregi med fondsstøtte til publikation som freeware. Af samme grund er mulige elementer som f.eks. blødning,

borestøv og sug til deres fjernelse undladt, fordi det ville tvinge brugeren til at anskaffe ikke ét, men to Phantom devices, ligesom det fra en pædagogisk synsvinkel ville øge cognitive load for den uddannelsessøgende bruger. Der er foretaget en lang række andre teknologiske valg og fravalg for at give maksimal realisme og pædagogisk potentiale med minimalt resurseforbrug. VES er til gengæld downloadet af mere end 1.000 brugere verden over og anvendes på flere kursussteder i faste opstillinger med mange simulatorer.

En version 2.0 af VES, som er under udarbejdelse, vil inkludere de bløde strukturer som hud, trommehinde, dura, nervus facialis m.m. Disse deformerbare elementer vil kunne skæres og strækkes og kan desuden forbedre simulatorens mulighed for at skelne mellem en ufarlig blotning af f.eks. dura og en egentlig deformation og læsion og vil dermed kunne forbedre både trænings- og bedømmelsespotentialet. Med simulatoren vil man også kunne præsentere kolesteatomer, som er af varierende størrelse og udbredelse, og som kan bores fri og håndteres på en realistisk måde. VES rummer således et stort potentiale ikke kun for uddannelsessøgende, men også for mere erfarne ørekirurger. For at etablere VES-træning som et evidensbaseret læringsværktøj skal der udføres valideringsstudier, ligesom der fortsat ligger et udviklingsarbejde i at udvikle tutor-/censorfunktionen til forbedret integreret egeninstruktion og bedømmelse.



Korrespondance: Steven Andersen, Øre- næse- halskirurgisk Klinik,

Rigshospitalet, Blegdamsvej 9, 2100 København Ø. E-mail: stevenarild@gmail.com

Publiceret på Ugeskriftet.dk: 17. juni 2013

Interessekonflikter:

Taksigelse: Vi takker Oticon Fonden for økonomisk støtte.
