Klinisk ganganalyse

Forfatter(e)
Overlæge Stig Sonne-Holm, ganglaboratorieleder Jesper Bencke & overlæge Stig Jacobsen Hvidovre Hospital, Ortopædkirurgisk Afdeling, Ganganalyselaboratoriet, og Marshfield Hospital, Department of Ortopaedic Surgery and Gait Laboratory, Wisconsin, USA



Patologiske gangmønstre kan skyldes medfødte, udviklede eller påførte skader på flere niveauer. Perifere muskuloskeletale sygdomme som slidgigt, myopati eller perifere sensoriske forstyrrelser medfører low level -gangforstyrrelser, mens middle level -gangforstyrrelser som f.eks. spastiske gangmønstre og dystonisk gang udløses af neurologiske skader på centralt niveau. Highest level -gangforstyrrelser dækker over de skader, der ikke kan forklares ved muskuloskeletale, spastiske, cerebellare eller ekstrapyramidale syndromer [1]. For at kunne differentiere mellem de forskellige niveauer af gangforstyrrelser og dermed kunne behandle har man brug for en pålidelig og objektiv vurdering af de patologiske bevægelser og en kvantificering af deres omfang. Tidligere har teknologiens begrænsninger betydet, at kliniske diagnoser og behandlinger er blevet besluttet ud fra subjektive og kvalitative vurderinger af bevægelsernes afvigende karakter. Visuel vurdering af patologisk gang er ikke fyldestgørende pga. kompleksiteten af bevægelsen. Videoundersøgelser er en hjælp, fordi man har mulighed for se bevægelserne i slowmotion eller fryse billedet, men det kan være svært at vurdere vinkler korrekt ud fra todimensionale film og billeder.

I takt med teknologiens udvikling er avanceret udstyr til objektive, kvantitative, tredimensionale bevægelsesanalyser, inklusive moment-, kraft- og effektmålinger i gangcyklus, blevet udviklet, hvilket har medført oprettelsen af kliniske gang- og bevægelseslaboratorier tilknyttet universiteter og hospitaler i USA og Europa. I udlandet har sådanne laboratorier eksisteret i 15-20 år, og inden for de seneste år er tilsvarende laboratorier blevet oprettet på hospitaler i Danmark.

Det betyder, at vi nu i Danmark kan tilføje tredimensionale, kvantitative ganganalyser til de eksisterende undersøgelsesmetoder og dermed forbedre grundlaget for at give den korrekte behandling. En af pionererne inden for kliniske ganganalyser skrev: »Until the advent of clinical gait analyses laboratories, the treatment of cerebral palsy was an art, not a science« [2].

I denne artikel beskrives biomekaniske ganganalyser ud fra klinikerens behov for specificering af lidelsens karakter for at kunne behandle en patient med en patologisk gangfunktion.

Beskrivelse af en ganganalyse
Hvordan udføres en biomekanisk ganganalyse?

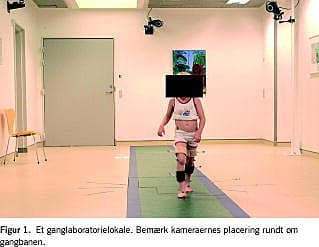

En tredimensional biomekanisk ganganalyse beskriver objektivt det komplekse gangmønster ud fra kinematiske (dvs. beskrivelse af ledvinkler, ledvinkelhastigheder etc.) og kinetiske (dvs. udviklede kræfter, momenter og effekt omkring de involverede led) målinger, og samtidig foretages der beregninger i tre dimensioner. Ganganalysen udføres i et laboratorium med en gangbane og rundt om gangbanen er der opsat seks eller flere specielle infrarøde kameraer (Figur 1 ). Hvert af kameraerne kan afbillede rummet med en todimensional flade. Desuden er en eller flere kraftplatforme installeret i gulvet i niveau med gangbanen til registrering af intensiteten og den nøjagtige placering af de kræfter, som patienten trykker mod underlaget med under et gangskridt. Før selve undersøgelsen indledes, kalibreres kameraerne, således at placeringen af kraftplatformene i rummet defineres for alle kameraerne, og en samlet tredimensional placering beregnes på baggrund af alle kameraernes todimensionale koordinater. Desuden foretages antropometriske målinger af patienten, såsom benlængder, ledtykkelser, højde og vægt.

På patientens hud påmonteres små refleksive markører ud for fast definerede anatomiske strukturer. Disse markører kan hver »ses« af to eller flere kameraer, og hver markørs position i rummet på et givent tidspunkt kan derfor beregnes som et tredimensionalt koordinat ved beregning ud fra minimum to kameraers todimensionale koordinater.

Patienten kan nu gå ad gangbanen og henover kraftplatformene med sit vanlige gangmønster, mens kameraerne filmer, og kraftplatformene registrerer de udviklede kræfter. Gangen vil typisk blive filmet med 100 billeder i sekundet. Samtlige data opsamles synkroniseret i en pc med speciel software. Ud fra markørkoordinaterne og de antropometriske målinger kan ledcentrum for hofte-, knæ- og ankelled nu beregnes, og ved at beregne forskellene mellem hvert enkelt filmbillede kan ledvinkelbevægelser beregnes. Ved at kombinere ledbevægelserne med kraftplatformregistreringerne kan de udviklede nettomomenter omkring de forskellige led beregnes, og resultaterne af ganganalysen kan præsenteres som almindelige videosekvenser, grafer og animerede figurer i en digital rapport. På grund af den automatiske registrering af markørpositionerne og den synkroniserede optagelse af kraftplatformdata og filmdata kan resultaterne af ganganalysen relativt hurtigt genereres af en pc, således at undersøgelsen kan anvendes i klinisk sammenhæng. Selve undersøgelsen, inklusive antropometriske målinger og montering af markører, tager 1 -2 time, afhængigt af patientens tilstand. Derudover bruges der 1-1 time på beregning og tolkning af data samt forberedelse af oplæg til tværfaglig konference.

Ganganalysen kan udvides med simultant elektromyografi (EMG)-registrering af udvalgte muskler. EMG-målingerne kan studeres synkroniseret med graferne fra selve ganganalysen. Desuden kan energiforbruget under gangen kvantificeres ved et bærbart apparatur til måling af iltforbrug og kuldioxidudskillelse. En fysisk gennemgang af patienten »på lejet« med registrering af ledbevægelighed, tonus, spasticitet og styrke komplementerer undersøgelsesprogrammet inden fremlæggelse for klinikerne.

Normal og patologisk gang

For at præstere normal gang kræves der fem basale elementer, som ofte er forstyrret eller udeblivende i patologisk gang [2, 3]: 1) stabilitet i standfasen, 2) foden tilstrækkelig fri af gulvet i svingfasen, 3) passende positionering af foden før gulvkontakt, 4) tilstrækkelig skridtlængde og 5) energibevarende bevægelse.

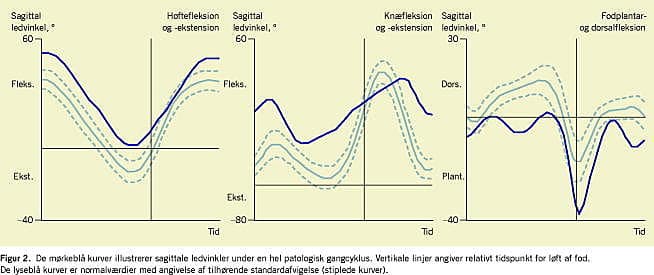

Som eksempel kan der i Figur 2 ses kurver fra en patient med cerebral parese og patologisk gangmønster. Som følge af stramme lægmuskler er stabiliteten i standfasen ikke optimal, og skridtlængden er derfor forkortet. På grund af stramningen kan foden ikke placeres normalt før gulvkontakt, og kompensatorisk fleksion i knæ- og hofteled er n ødvendig for opretholdelse af stabiliteten i standfasen. Desuden er der øget fleksion af hoften for at løfte foden fri af gulvet i svingfasen. Alle disse kompensationer betyder et øget energiforbrug og derfor større anstrengelse ved gang.

Brug af ganganalyser ved behandling af cerebral parese

Målet med behandlingen af patienter med cerebral parese (CP) er at forbedre deres kommunikationsevne, evne til at udføre daglige aktiviteter, mobilitet og gangfunktion. Moderne ortopædisk behandling af patienter med CP starter med fysioterapi fulgt af behandling for at reducere spasticiteten. Botulinumtoksin, baclofenpumpe og rhizotomi har hver deres indikation for at reducere spasticitet, og denne behandling kan da efterfølges af ortopædkirurgiske indgreb for at forbedre gangfunktionen permanent. På afdelinger med adgang til ganglaboratorier er det rutine at gennemføre ganganalyser før og efter behandling af spastikere med ortopædkirurgi eller før og efter behandling med botulinumtoksininjektioner for at vurdere behandlingsresultatet. Er der effekt af botulinumtoksin indebærer det oftest gentagne injektioner med seksmånedersintervaller. En vigtig indikation for en ganganalyse er at sammenligne gangen før og efter ordination af en ortose til underekstremiteterne. Ved selektiv blokade af motoriske nerver til enkelte muskler anvendes ganganalyse til vurdering af effekten inden varig blokade med fenol eller transposition af musklen.

Uden ganglaboratorier ville vi i dag ikke have samme forståelse for patologisk gang. Eksempelvis kan en ganganalyse vise:

  • Om en øget knæfleksion i standfasen skyldes hælseneforkortning eller for stramme hasemuskler.

  • Om rotationsfejlstillinger i femur og/eller tibia er skyld i nedsat plantarfleksor-moment fra foden i standfasen, hvilket igen kan medføre øget knæfleksion i midterste og sidste del af standfasen.

  • Sammen med EMG-målinger om stiv knægang skyldes en spastisk m. rectus femoris, der er aktiveret ude af fase, eller manglende plantarfleksion medførende reduceret knæfleksion i slutningen af standfasen.

I ovennævnte tre eksempler kan klinikeren blive vejledt i, hvor der skal gives botulinum, hvilke sener der kan forlænges, eller hvilke knogler der kan deroteres for at bedre gangfunktionen.

Andre diagnosegrupper
Amputationer

Energiforbruget ved gang hos amputerede er markant øget i forhold til hos ikkeamputerede og er en af årsagerne til, at nogle ældre personer med femuramputationer ikke opnår gangfunktion. Genoptræning af amputerede med protesetræning er en halvårsprocedure med gentagne fælles konsultationer hos fysioterapeut, bandagist og kirurg. Ganganalyser af amputerede er et relativt uopdyrket område og indgår ikke rutinemæssigt i den postoperative protesevurdering. Imidlertid har flere sammenlignende undersøgelser af forskellige proteser med forskellige led og protesefødder været vejledende for videreudviklingen af proteserne.

Effektmålene har været ganghastighed, afvikling af hæl/fodkontakten, balance og ikke mindst leddenes (såvel de naturlige som protesens) bevægelighed [4]. Med måling af iltforbrug under en gangtest er det eksempelvis muligt at påvise en mindskning af energiforbruget ved ekstremitetsbevarende kirurgi frem for amputation ved kongenitte defekter [5].

Alloplastikker

Erfaringerne med ganganalyser før og efter alloplastikoperation og ved sammenligning af forskellige alloplastiktyper er beskeden, dog findes der i litteraturen valide opgørelser, hvori man dokumenterer, at en vellykket knæalloplastik giver tilnærmelsesvis normalt gangmønster, og i undersøgelser har man vist, at analyserne ikke kan vise forskel på patienter, hvis bagerste korsbånd er intakt, og patienter, der har fået indsat et posteriort stabiliserende knæ, hvor det bagerste korsbånd er fjernet [6].

Forskelle i gangfunktionen ved en total hoftealloplastik og en hemialloplastik er påvist i en undersøgelse.

Videreudvikling af procedurer ved indsættelse af alloplastikker som eksempelvis træningsintensitetens betydning for tidspunkt for normal gang og perioperativ smertelindrings betydning for samme kan objektivt gøres op ved ganganalyser.

Stroke

I flere undersøgelser over effekten af fysisk træning, ortoser og functional electric simulation (FES) som led i behandlingen af patienter med følger efter stroke eller traumatiske hjerneskade anvender man ganganalyser til objektivisering af resultaterne. Generelt gælder det, at man ved rehabilitering herunder fysioterapi nu har mulighed for at dokumentere behandlingseffekter, og ikke mindst er der nu mulighed for at rydde op i mange behandlingsregimener, som måske ikke har nogen effekt, og som er tidsrøvende for såvel patient som terapeut. Således har visuel feedbackbehandling til træning af balance vist sig at være uden effekt, mens intensiv træning de første seks måneder efter et stroke har vist en mindre sikker effekt på activities of daily living (ADL) og ganghastighed. Ligeledes har man påvist en gunstig effekt på gangen ved funktionel elstimulation af peronermusklerne ved dropfod.

Er kliniske ganganalyser relevante?

Kvantitativ ganganalyse har således som nævnt fået øget udbredelse i de seneste 15 år og er benyttet af mange, som primært behandler CP-patienter, men der høres også kritiske røster fra læger, som ikke tror, at kvantitative ganganalyser kan bidrage med mere, end en traditionel klinisk undersøgelse kan.

Erfaringer fra USA viser, at tilføjer man en tredimensional kvantitativ ganganalyse til de øvrige kliniske vurderinger af CP-patienter, vil behandlingen ændres i de fleste tilfælde efter brug af ganganalyse [7, 8]. Disse tal viser, at resultaterne af ganganalyserne i høj grad indgår i beslutningsprocessen og dermed er relevante for den kliniske vurdering.

Kritikken af kvantitative, biomekaniske ganganalyser beror imidlertid på metodemæssige svagheder og tolkningsvariationer.

I flere studier har man påvist en generelt god reproducerbarhed af ganganalyser foretaget i samme laboratorium. Fælles for undersøgelserne er, at reproducerbarheden er høj for bevægelserne i sagittalplanet, men mindre for bevægelserne i frontal- og transversalplanet. Et studie af Noonan et al [9] viste en relativt stor variation i kinematiske og kinetiske data for samme forsøgsperson undersøgt på forskellige laboratorier, hvilket medførte forskellige tolkninger. Skaggs et al [10] har ligeledes påvist, at en ensartet tolkning og efterfølgende behandlingsforslag ikke er en selvfølge mellem laboratorier, men at uoverensstemmelserne mellem laboratorierne ikke er større end for andre ortopædkirurgiske beslutninger baseret på diverse analyser.

I et nyligt publiceret studie baseret på 135 CP-patienter med præoperativ ganganalyse viste man, at 79% forbedredes, mens kun 7% blev dårligere i gangfunktionen. Ganganalyse giver ikke en grydeklar opskrift på, hvilke indgreb der skal foretages, men kan supplere de gængse kliniske undersøgelser. Vurdering af analyseresultaterne kan være kompliceret for udenforstående, og en vis erfaring er nødvendig. Ganglaboratorier bør derfor kun findes på få centre for at optimere erfaringen, og tolkning af resultaterne bør ske i et samarbejde mellem ortopædkirurger, neurologer, fysioterapeuter og de biomekaniske eksperter, som arbejder i laboratorierne. Ortopædkirurgiske afdelinger, som behandler patienter med CP, og som ikke har adgang til ganglaboratorier, bør i det mindste rutinemæssigt videofilme patienterne fø r og efter behandling og ikke mindst arkivere optagelserne på lige fod med patientjournalarkivering.


Stig Sonne-Holm, L.E. Bruuns vej 27, DK-2920 Charlottenlund. E-mail: s.sonne-holm@dadlnet.dk

Antaget: 28. april 2006

Interessekonflikter: Ingen angivet




Reference:
Ugeskr Læger 2007;169(4):304-7
Blad nummer:
Sidetal:
7-304
Summary A clinical gait analysis - a survey of usefulness of a gait laboratory Ugeskr Læger 2007;169(4):304-7 Advanced equipment for objective, quantitative 3-D locomotion analysis has been developed and has resulted in setting up clinical gait and locomotion laboratories connected to hospitals in USA and Europe. Before treatment of sufferings related to the locomotive system, the pathological movements can be objectified, and by repeating a gait analysis, the effect of treatment can be read. In treatment of cerebral palsy the method is used routinely, but influences of traumatic brain damage and apoplexy, as well as the effect of artificial joints in the body's locomotive patterns, can profitably be analysed.
  1. Nutt JG, Marsden CD, Thompson PD. Neurology 1993;43:268-79.
  2. Gage JR. Gait Analysis in Cerebral Palsy. 1st ed. London: Mac Keith Press, 1991.
  3. Perry J. Normal and Pathologic gait. In: Bunch WH, editor. Atlas of Othotics. St. Louis: Mosby, 1985:76-111.
  4. Selles RW, Janssens PJ, Joengenengel CD et al. A radomized controlled trial comparing functional outcome and cost efficiency of a total surface-bearing socket versus a conventional patellar tendon-bearing socket in transtibial amputees. Arch Phys Med Rehabil 2005 ;86:154-61.
  5. Rietman JS, Postema K, Geertzen JH. Gait analysis in prosthetics: opinions, ideas and conclusion. Prosthet Orthot Int 2002;26:50-7.
  6. Saari T, Tranberg R, Zugner R et al. Changed gait pattern in patients with total knee arthroplasty but minimal influence of tibial insert design: gait anaysis during level walking in 39 TKR patients and 18 healthy controls. Acta Orthop 2005;76:253-60.
  7. Cook RE, Schneider I, Hazlewood ME et al. Gait analysis alters decision-making in cerebral palsy. J Pediatr Orthop 2003;23:292-5.
  8. Kay RM, Dennis S, Rethlefsen S, Reynolds RA et al. The effect of preoperative gait analysis on orthopaedic decision making. Clin Orthop Relat Res 2000;372:217-22.
  9. Noonan KJ, Halliday S, Browne R et al. Interobserver variability of gait analysis in patients with cerebral palsy. J Pediatr Orthop 2003;23:279-87.
  10. Skaggs DL, Rethlefsen SA, Kay RM et al. Variability in gait analysis interpretation. J Pediatr Orthop 2000;20:759-64.
