Kredsløbsmonitorering med lithium dilution cardiac output-systemet

Reservelæge Christian Christiansen, overlæge Anette Hostrup, professor Else Tønnesen & overlæge Elsebeth Haunstrup Krogh Regionshospitalet Horsens, Anæstesiologisk-intensiv Afdeling

8. feb. 2008
8 min.


Kredsløbsmonitorering af kritisk syge patienter kan bidrage til optimal behandling med væske, inotropika og vasopressorer. Traditionelt har a. pulmonalis-kateteret (Swan-Ganz-kateter) været anvendt til kredsløbsmonitorering, men dette kan være forbundet med alvorlige komplikationer [1].

Øget anvendelse af individuelt målrettet væsketerapi i den perioperative periode har bidraget til, at der er kommet fokus på mindre invasive teknikker, såsom ekkokardiografi og pulse contour cardiac output (PiCCO) [2, 3].

I denne artikel vil vi beskrive lithium dilution cardiac output (LiDCO) Plus-systemet (LiDCO Ltd., Cambridge, Storbritannien), som er en minimalt invasiv kredsløbsmonitorering, der kræver et centralt venekateter (CVK) eller perifer veneadgang og invasiv blodtryksmåling med kateteret typisk anlagt i a. radialis.



Metode

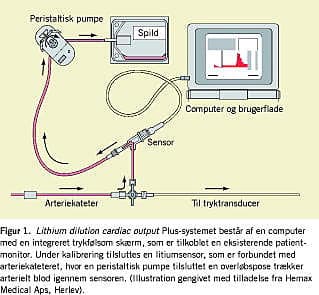

LiDCO Plus-systemet består af en computer med betjeningspanel, en litiumsensor og en peristaltisk pumpe (Figur 1 ).

Metoden bygger på en kontinuerlig arterietrykkurveanalyse, den såkaldte pulse power analysis (PulseCO), som kalibreres hver ottende time ved en måling af hjertets minutvolumen med litiumfortyndingsteknik (LiDCO) [4]. Minutvolumen målt ved anden metode kan ligeledes anvendes.

Den anvendte arterial PulseCO bygger på analyse af hele arteriekurven og ikke blot systolen, som det kendes fra pulse contour analysis [3]. Teknikken bygger på teorien om massebevarelse, idet det antages, at nettoenergiændringen ved et hjerteslag er en balance mellem tilført masse ved et slagvolumen minus den masse, der tabes perifert under et hjerteslag. Disse forskelle fra pulskonturanalysen gør, at arterietrykkurvens morfologi er af mindre betydning. Herved er eventuel dæmpning i arterietryksystemet af mindre betydning.

Arterietrykkurven transformeres via flere trin til et nominelt slagvolumen, som omregnes til aktuelt slagvolumen vha. kalibreringsfaktoren bestemt ved LiDCO.

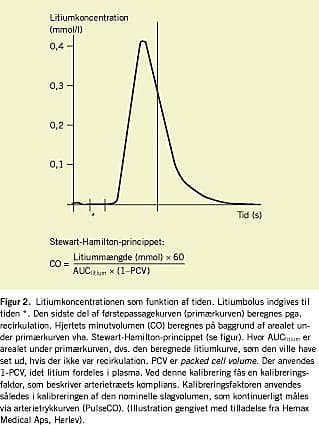

Ved litiumfortyndingsmetoden indgives en lille, ikkefarmakologisk bolus lithiumchlorid (0,15-0,3 mmol) intravenøst. Via en peristaltisk pumpe trækkes arterielt blod med en hastighed på 4 ml/min forbi en litiumionselektiv elektrode (litiumsensoren), der er tilkoblet arteriekanylen. Sensoren er den centrale del af systemet, og spændingen over denne litiumselektive membran er relateret til plasmalitiumkoncentrationen [5]. Der korrigeres for plasmanatrium, som ved fravær af litium bestemmer basisspændingen over membranen. Hjertets minutvolumen (CO) udregnes ved hjælp af arealet under den beregnede førstepassagekurve (primærkurven) for litiumkoncentrationen over tid (Figur 2 ).

Litium er velegnet som markør, idet det ikke er naturligt forekommende i organismen. Dette medfører et højt signal-støj-forhold, når der måles med den litiumionselektive elektrode. Der er hurtig redistribution og ingen betydende first pass-metabolisme. Små ikkefarmakologiske doser litium kan derfor anvendes uden risiko for litiumtoksicitet.

Validering

Bestemmelse af CO med litiumdilutionsmetoden er i såvel dyrestudier som studier med mennesker fundet at være ligeværdig med termodilutionsbestemmelser med a. pulmonalis-kateter [5, 6]. Med LiDCO Plus-systemet måler man kontinuerligt hjertets minutvolumen (PulseCO) mellem kalibreringerne. Der er god korrelation mellem den kontinuerligt målte minutvolumen (med PulseCO) og minutvolumen målt ved intermitterende kalibrering hver ottende time med litiumdilutionsteknik (LiDCO) [4]. Igangværende studier tyder på, at kalibreringsintervallet kan forlænges til 24 timer.

Monitorering af volumenstatus

Hos hæmodynamisk ustabile patienter er det vigtigt at identificere dem, som har et kardialt svigt og dermed skal behandles med inotropika/vasopressorer, samt dem, der har et volumenproblem og derfor skal behandles med væske.

Med LiDCO Plus-systemet beregner man ud over CO en række afledte værdier: systolisk trykvariation (SPV), pulstrykvariation (PPV), slagvolumenvariation (SVV), ilttilbud, systemisk karmodstand (SVR) og indekserede værdier.

PPV, SPV og SVV anses alle for at være dynamiske markører for hypovolæmi, ligesom værdierne kan anvendes til forudsigelse af det kardiovaskulære respons på volumenterapi.

Respiratorbehandling med intermitterende positiv trykventilation vil forårsage cykliske ændringer i venstre ventrikels slagvolumen, således at slagvolumen er maksimalt under den tidlige inspiration og minimalt under den tidlige eksspiration. Ved vurdering af det kardiovaskulære respons på volumenterapi kan de nævnte dynamiske variable anvendes frem for statistiske variable (såsom venøst tryk og indkilingstryk med a. pulmonalis-kateter) [7].

En PPV større end 13% indikerer, at patienten vil reagere med øgning af hjertets minutvolumen på volumenbelastning med en sensitivitetet på 94% og en specificitet på 96%. PPV anses for at være en bedre markør end SPV til forudsigelse af et eventuelt respons på volumenbelastning, men begge markører synes at være bedre end indkilingstryk med a. pulmonalis-kateter [7]. Muligvis afspejler SPV i højere grad ændringer i det intratorakale tryk end ændringer i venstre ventrikels hæmodynamiske forhold [7].

SVV er ligeledes fundet at være en valid markør for responset på volumenindgift. SVV højere end 9,5% angives i et studie at være forbundet med mere end 5% øget slagvolumen efter indgivelse af 100 ml kolloid med en sensitivitet på 79% og en specificitet 93% [8].

Begrænsningen til ovenstående er, at valide undersøgelser kun er foretaget på mekanisk ventilerede patienter med stabil rytme. I yderligere undersøgelser må man klarlægge, om disse markører kan anvendes hos vågne spontant respirerende patienter.

Lithium dilution cardiac output-systemets fordele

LiDCO Plus-systemet beror på en minimalt invasiv teknik, som er let at anvende. Systemet er hurtigt at opsætte og intensivsygeplejersker kan selv varetage opstilling og kalibrering af systemet. Der anvendes arterielle og venøse katetre, der i forvejen ofte er anlagt hos kritisk syge patienter. Komplikationsfrekvensen er minimal og relateret til anlæggelse og tilstedeværelse af CVK og arteriekanyle. Metoden giver kontinuerlig monitorering og kan anvendes såvel hos vågne som hos sederede patienter.

Lithium dilution cardiac output-systemets begrænsninger

LiDCO Plus-systemet kan, ligesom andre fortynding smetoder, ikke anvendes til patienter med betydelige shunts eller svær aortainsufficiens, hvilket litiumkoncentrationskurvens form dog kan give mistanke om. Systemet kan ikke anvendes til patienter, som er i litiumbehandling. Desuden påvirker muskelrelakserende lægemidler sensoren og giver ukorrekte målinger. På grund af en potentiel teratogen virkning af litium frarådes brug af systemet til gravide i første trimester.

Systemet påvirkes af hjerterytmeforstyrrelser, om end i mindre grad end andre pulsbaserede systemer, pga. softwarebaseret udligning. Denne usikkerhed kan desuden minimeres ved hyppigere kalibreringer end hver ottende time. Systemet har et potentiale hos børn [9], men er endnu ikke godkendt til patienter med en kropsvægt under 40 kg.

Diskussion

Kredsløbsmonitorering støtter klinikeren i behandlingen af patienter perioperativt og på intensiv terapi-afsnit. Ingen enkeltstående monitorering er dog påvist at kunne øge overlevelsen. Derfor må den anvendte monitorering være forbundet med mindst mulig risiko. Både monitorering med PiCCO og a. pulmonalis-kateter indebærer anlæggelse af katetre i de store arterier med en komplikationsrisiko til følge. I modsætning hertil kræver LiDCO Plus-systemet blot et perifert arteriekateter og en venøs adgang. Centralvenøst tryk er dog nødvendigt, såfremt ilttilbud og perifer SVR skal beregnes.

Hjertets minutvolumen bestemmes kontinuerligt og med højere præcision end målinger med a. pulmonalis-kateter, om end der endnu kun er få valideringsstudier.

Netop den lave komplikationsfrekvens åbner mulighed for monitorering og optimering af højrisikopatienter med tidligt målrettet terapi og før organdysfunktion opstår.

I et randomiseret studie omfattende kirurgiske højrisikopatienter var der reduceret komplikationsfrekvens og indlæggelsestid i den gruppe, som postoperativt fik væske- og intropikabehandling vejledt af monitorering af oxygen delivery index med LiDCO Plus sammenlignet med hos dem, som fik væskebehandling vejledt af centralt venetryk [10].

Omkostningerne ved anvendelsen af LiDCO Plus-systemet inkluderer anskaffelse af apparatet (240.000 kr.) og forbrugsmaterialer. Sidstnævnte indbefatter sensor, injektionsmaterialer og litium, i alt 1.400 kr. pr. 36 timer.

Vi har gennem et halvt år anvendt systemet til 16 patienter, og de gennemsnitlige omkostninger til forbrugsmateriale var knap 2.000 kr. pr. patient. I patientmaterialet indgik foruden kritisk syge patienter også patienter, som udelukkende fik perioperativ monitorering. Til sammenligning koster et a. pulmonalis-kateter 1.000-2.000 kr. afhængigt af type.

Konklusion

LiDCO Plus er et minimalt invasivt system til perioperativ kredsløbsmonitorering af elektive kirurgiske patienter og af kritisk syge patienter. Systemet er hurtigt at opsætte og let at betjene. Hjertets minutvolumen måles kontinuerligt med stor præcision og reproducerbarhed. Desuden åbnes der mulighed for dynamisk volumenmonitorering. Selv om systemet synes at være lovende, er erfaringerne stadig begrænsede, og der er behov for yderligere valideringsstudier.


Christian Christiansen, Anæstesiologisk Afdeling, Regionshospitalet Horsens, DK-8700 Horsens.

E-mail: c.christiansen@dadlnet.dk

Antaget: 11. maj 2007

Interessekonflikter: Ingen

Artiklen bygger på en større litteraturgennemgang. En fuldstændig litteraturliste kan fås ved henvendelse til forfatterne.




Summary

Summary Hemodynamic monitoring with the lithium dilution cardiac output (LiDCO) system Ugeskr Læger 2008;170(7):522-524 The lithium dilution cardiac output (LiDCO) system measures cardiac output beat-to-beat with high precision. The system is based on an arterial pulse power analysis which is calibrated every eight hours with a small non-pharmacological dose of lithium. The system is minimally invasive; it requires only a peripheral arterial catheter and a venous access. Dynamic parameters for early goal-directed therapy are also provided.

Referencer

  1. Wheeler AP, Bernard GR, Thompson BT et al. Pulmonary-artery versus central venous catheter to guide treatment of acute lung injury. N Engl J Med 2006;354:2213-24.
  2. Bundgaard-Nielsen M, Holte K, Secher NH et al. Monitoring of peri-operative fluid administration by individualized goal-directed therapy. Acta Anaesthesiol Scand 2007;51:331-40.
  3. Afshari A, Perner A, Bonde J. Kredsløbsmonitorering af kritisk syge patienter med pulse contour cardiac output-systemet. Ugeskr Laeger 2006;168: 1746-9.
  4. Pittman J, Bar-Yosef S, SumPing J et al. Continuous cardiac output monitoring with pulse contour analysis: a comparison with lithium indicator dilution cardiac output measurement. Crit Care Med 2005;33:2015-21.
  5. Linton R, Band D, O'Brien T et al. Lithium dilution cardiac output measurement: a comparison with thermodilution. Crit Care Med 1997;25:1796-800.
  6. Kurita T, Morita K, Kato S et al. Comparison of the accuracy of the lithiumdilution technique with the thermodilution technique for measurement of cardiac output. Br J Anaesth 1997;79:770-5.
  7. Michard F, Boussat S, Chemla D et al. Relation between respiratory changes in arterial pulse pressure and fluid responsiveness in septic patients with acute circulatory failure. Am J Respir Crit Care Med 2000;162:134-8.
  8. Berkenstadt H, Margalit N, Hadani M et al. Stroke volume variation as a predictor of fluid responsiveness in patients undergoing brain surgery. Anesth Analg 2001;92:984-9.
  9. Linton RA, Jonas MM, Tibby SM et al. Cardiac output measured by lithium dilution and transpulmonary thermodilution in patients in a paediatric intensive care unit. Intensive Care Med 2000;26:1507-11.
  10. Pearse R, Dawson D, Fawcett J et al. Early goal-directed therapy after major surgery reduces complications and duration of hospital stay. Crit Care 2005;9:R687-R693.
