Magnetisk resonans-elastografi af hjernen

Forfatter(e)

Jan Saip Aunan-Diop1, Christian Bonde Pedersen1, Ulla Jensen2, Bo Halle1, Sune Munthe1, Fredrik Harbo2 & Frantz Rom Poulsen1

1) Neurokirurgisk Afdeling, Odense Universitetshospital, 2) Radiologisk Afdeling, Odense Universitetshospital

Ugeskr Læger 2021;183:V02210138

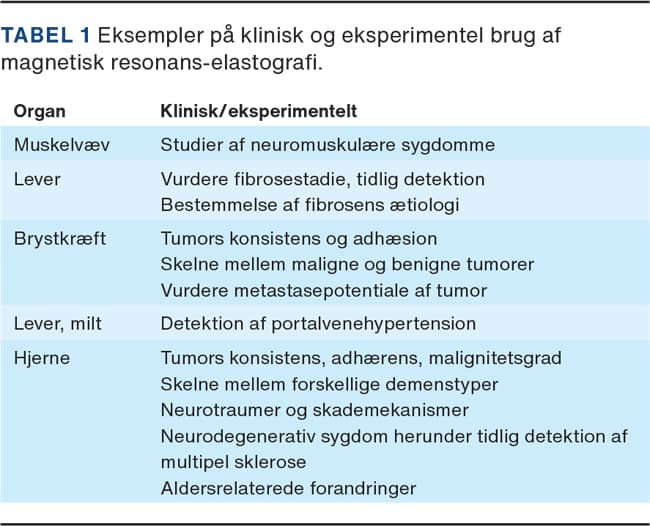

Magnetisk resonans-elastografi (MRE) er inden for neurokirurgi en eksperimentel MR-skanningsmodalitet, der muliggør kvantificering af vævets mekaniske egenskaber. Metoden beskrives ofte som den billeddiagnostiske ækvivalent til palpation og muliggør noninvasiv beskrivelse af hårdhed, adhærens, homogenitet og en række andre parametre. MRE blev først beskrevet i 1995 [1]. Her lykkedes det at lave fasekontrastbilleder af udbredelsen af bølger i gel og ud fra disse beregne materialets elasticitet (shear modulus, hårdhed, kPa).

Hovedbudskaber

  • Intrakraniel patologi er ofte ledsaget af ændringer i vævenes mekaniske egenskaber.

  • Elastografi er en noninvasiv metode, hvormed man kan kvantificere disse ændringer.

  • Elastografi har potentialet til at blive et klinisk redskab til præoperativ bestemmelse af tumorkonsistens og udredning af normaltrykshydrocefalus.

Muligheden for at benytte MRE er interessant i det neurokirurgiske speciale. Tekniske hjælpemidler såsom neuronavigation, operationsmikroskoper og bedre billeddiagnostik har generelt gjort neurokirurgiske indgreb mindre invasive med færre risici. Til trods herfor er der fortsat peroperative forhold, som ikke kan forudsiges. De inkluderer konsistensen af det patologiske væv og dets adhærencer til omkringliggende strukturer. Begge dele har betydning for planlægning og gennemførelse af et operativt indgreb. Målinger af elasticitet giver et nyt indblik i fysiologiske og patologiske tilstande i centralnervesystemet og er af interesse i klinisk og basalvidenskabelig kontekst. Metoden anvendes allerede klinisk til stadieinddeling af leverfibrose og eksperimentelt ved en række andre sygdomme (Tabel 1). Elastografi af hjernen er specielt udfordrende pga. det hårde omkringliggende kranie. MRE-teknologien kan potentielt bidrage til optimering af diagnostik, operationsforberedelse og behandlingsvalg.

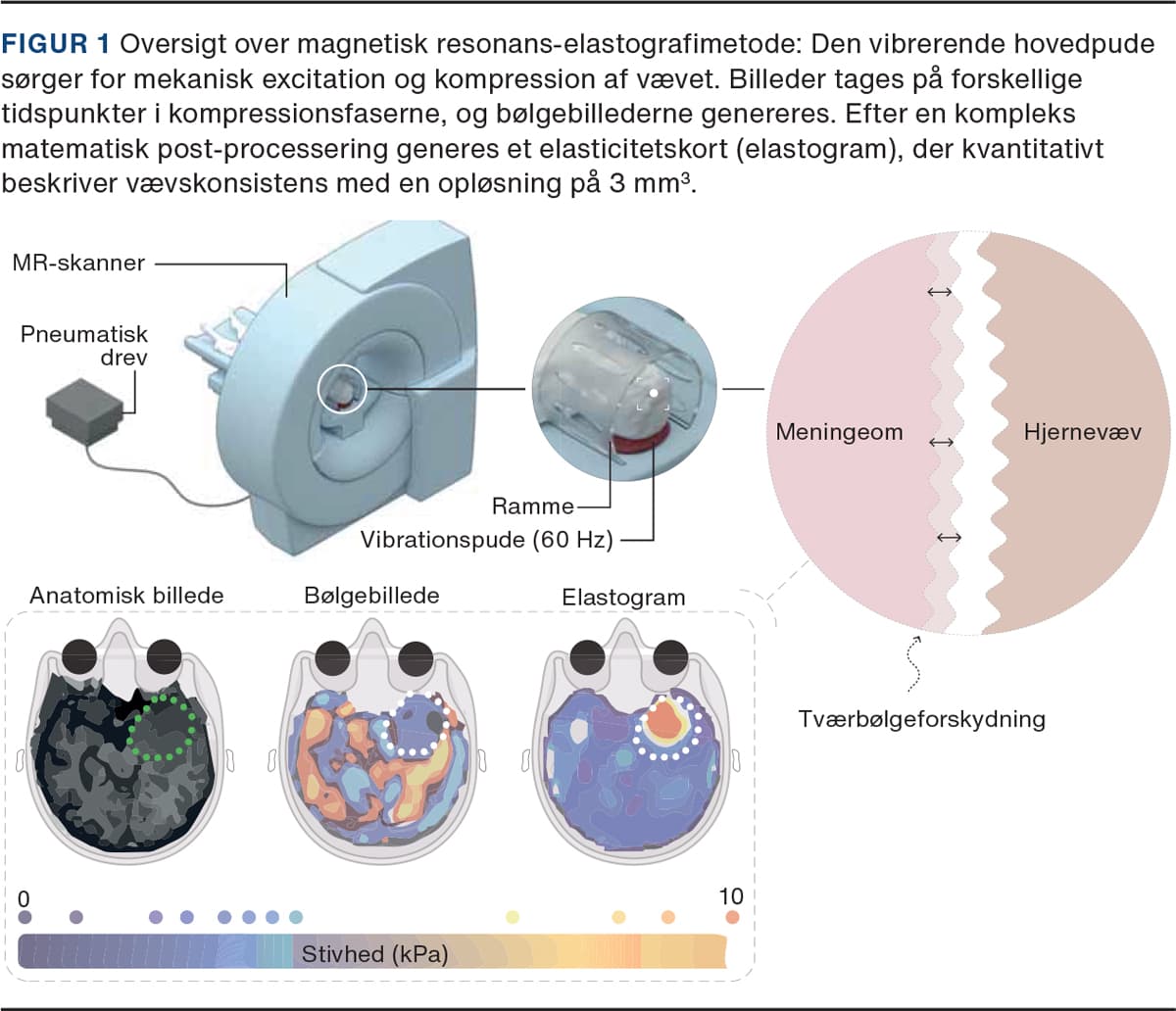

Overordnet består MRE af tre faser [2-4]: 1) Den første fase kaldes mekanisk excitation (Figur 1). Her introduceres tværbølger ind i kraniet typisk ved brug af en vibrerende pude, som er placeret under patientens hoved. Puden vibrerer med en frekvens, som typisk er 60 Hz, hvilket er et kompromis mellem signalstyrke, støj, penetrationsdybe og opløsning [5, 6]. 2) Bølgerne genererer en kompression af vævet, og dermed en deformation. Når der er etableret excitation, tages der fasekontrastbilleder i de forskellige kompressionsfaser. På denne måde kan forskydningen i vævet kodes ind og bølgebillederne genereres. Den bølgegenererede forskydning beskrives med vektorer, der muliggør beskrivelse af position på tværs af billederne [3, 4, 6]. 3) Ved en kompleks post-processering (direkte eller indirekte inversion) af billederne generes et stivhedskort, et elastogram [4]. I elastogrammerne kan en række mekaniske parametre beskrives, herunder shear modulus (kPa) og damping ratio, der begge siger noget om konsistensen af vævet (Tabel 2). De målte værdier er afhængige af både vævets egenskaber og de måletekniske metoder. Pga. stor variation i sidstnævnte er sammenligning på tværs af studier svær at foretage på nuværende tidspunkt. Totalt tager det ca. syv minutter at optage billederne. Post-processering sker i dag manuelt, men det forventes, at der udvikles automatiske løsninger som dem, der findes for leverelastografi. Udstyret koster 13.000-40.000 euro afhængig af leverandør.

MED MAGNETISK RESONANS-ELASTOGRAFI KAN MAN SKELNE MELLEM HÅRDE OG BLØDE MENINGEOMER

Konsistensen af meningeomer er i nogle tilfælde en afgørende faktor for, om radikal operation er mulig, og for omfanget af risici ved operationen. Præoperativ viden om konsistens og relation/adhærens til omkringliggende ofte vitale strukturer kan derfor være af prognostisk betydning [7]. De blødeste tumorer kan fjernes næsten udelukkende ved brug af sug, mens de hårdere tumorer kræver ultrasonisk aspiration eller afbidning i mindre stykker [8]. I dag er åben resektion af meningeomer standard, men minimalt invasive metoder med endoskopi vinder også langsomt indpas. Uanset den kirurgiske modalitet kan information om tumorkonsistens således være af værdi for den operative strategi, operationsplanlægningen og risikovurderingen. Det kan f.eks. tænkes, at man vil vælge at resecere hårde tumorer tidligere og dermed undgå besværlige operationer senere. Med MRE kan man skelne mellem et stort spektrum af hårdhedsgrader, præoperativt og noninvasivt. I et klinisk studie med sammenligning af neurokirurgens intraoperative vurdering af tumorens hårdhedsgrad med den præoperative MRE-shear modulus fandt man god overensstemmelse de to imellem [9]. Der er udviklet et standardiseret 5-skala-graderingssystem til kirurgens intraoperative vurdering af konsistensen af intrakranielle meningeomer [8]. Senere har en forskergruppe fra Mayo Clinic karakteriseret de elastiske egenskaber i meningeomer langs et større spektrum [10]. Studiet manglede dog en god referencemåling og var begrænset af dårligere billedopløsning, end hvad dagens teknologi muliggør. Desuden blev der ikke taget hensyn til den heterogenicitet, som ofte findes i tumorvævet.

Den teknologiske udvikling har muliggjort MRE-teknik med en opløsning på 3 mm3, hvilket er højere end den oprindelige førstegenerationsopløsning på 4 mm3 [11]. Dette muliggør bedre karakterisering af inhomogene meningeomer og dermed mulighed for at planlægge, hvilke kirurgiske redskaber der optimalt skal anvendes ved det kirurgiske indgreb. Ex vitro-referencemålinger kan anvendes til korrelationer mellem den subjektive peroperative vurdering fra kirurgen og de præoperative MRE-målinger, så teknikken kan forfines yderligere.

En anden mulighed ved MRE er vurdering af meningeomernes adhærencer til det omkringliggende væv. Dissektion og operativ fjernelse vanskeliggøres, når tumoren er fastsiddende i hjernevæv, blodkar og/eller kranienerver [12]. Lavere resektionsgrad er korreleret til dårligere prognose [13]. Slip interface imaging er en MRE-baseret metode, der har potentiale til påvisning af eventuel tilstedeværelse af et sikkert dissektionsplan. Ved at introducere tværbølger kan bevægelse mellem tumoren og det omkringliggende væv benyttes til forudsigelse af graden af adhærens [12, 14]. Metoden har således en vis evne til at forudse graden af adhæsion intraoperativt [12]. Et lignende studie er udført på acusticusneurinomer [15], og formentlig vil MRE-teknologien med fordel kunne anvendes på flere andre intrakranielle tumortyper inkl. primære hjernetumorer, hypofysetumorer etc.

MAGNETISK RESONANS-ELASTOGRAFI OG NORMALTRYKSHYDROCEFALUS

Normaltrykshydrocefalus (NPH) er en tilstand med breddeforøget ventrikelsystem i fravær af ændrede intrakranielle trykforhold. NPH er en af få delvist reversible demenstilstande [16]. Diagnosen stilles ofte med en kombination af klassisk klinisk undersøgelse for demens, urininkontinens og gangforstyrrelser (Hakims triade) og radiologiske fund (DESH-score). For at undersøge, om en patient vil have gavn af shunt til afhjælpning af symptomerne, gennemføres bl.a. liquordynamiske undersøgelser. Et volumen på ca. 50 ml cerebrospinalvæske (CSF) tappes, og patienten undersøges for symptombedring. I nogle tilfælde foretages der også en lumbal infusionstest, hvor man evaluerer, om infusion af væske i CSF-rummet medfører en unormal stigning i det intrakranielle tryk (ICP). Disse undersøgelser er usikre og invasive, og det er vanskeligt med sikkerhed at udvælge de patienter, som vil have gavn af en shuntbehandling. Det formodes, at ændringer i hjernes biomekanik spiller en vigtig patofysiologisk rolle i NPH [17, 18]. Mistanke om ændringer i ventriklernes og hjernens eftergivelighed danner rationalet for MRE-studier hos denne gruppe patienter. Tidlige studier har vist modstridende resultater. Et tidligt tysk studie viste, at NPH var associeret med reduceret periventrikulær elasticitet [19]. Dette medfører en øget eftergivelighed af vævet – noget, der kan bidrage til en forklaring på det øgede ventrikelvolumen i fravær af øget ICP. I et amerikansk studie, hvor man undersøgte en lignende population, blev der beskrevet øget stivhed i cerebrum som helhed og særligt occipitalt, parietalt og temporalt [20]. Der er dog anvendt forskellige metoder til billedoptagelse og post-processering i de to studier, ligesom målingerne er foretaget forskellige steder i hjernen. De to studier er derfor ikke direkte sammenlignelige. Omvendt er det interessant, at begge studier har vist en målbar ændring i hjernes elastiske egenskaber hos patienter med NPH sammenlignet med disse egenskaber hos alderssvarende raske kontrolpersoner.

Da man sammenlignede patienter med NPH før og tre måneder efter shuntbehandling, var der sket en delvis normalisering i hjernes elasticitet [21]. Man vurderede den generelle ændring af shear modulus og den specifikke ændring af parametre, der giver information om mikrogeometrien og organisationen af væv [21, 22]. Normaliseringen af disse parametre indikerer, at der foregår en omstrukturering og delvis normalisering af vævet.

Forsøg på implementering af maskinlæring i post-processering og analyse af MRE viser lovende resultater, øger reproducerbarheden og reducerer støj i simuleringseksperimenter [23]. Metoden er for nylig brugt i et NPH-studie, hvor man har forsøgt at beskrive et mønster af biomekaniske ændringer, hvormed man kan skelne patienter med NPH fra patienter med Alzheimers sygdom og raske personer [24]. Her blev det belyst, at NPH-gruppen havde koncentriske ændringer med øget stivhed i overfladiske regioner, og at vævet blev blødere i områder omkring ventriklerne [24]. Det er netop i mønstervariationen, at nøglen til skelnen mellem forskellige typer demens med MRE ligger [5, 25, 26].

Tilsvarende er der ved frontotemporal demens og Alzheimers sygdom fundet specifikke mønstre ved hjælp af MRE [25, 27], ligesom subkliniske hukommelsesproblemer er påvist at korrelere med nedsat hippokampal elasticitet [28].

MAGNETISK RESONANS-ELASTOGRAFI I BASALFORSKNING

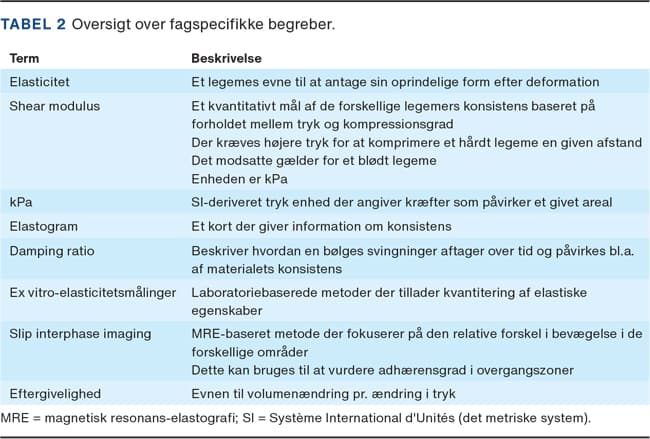

MRE kan give indsigt i hjernens komplekse biomekanik og bidrage til forståelsen af, hvordan struktur er relateret til funktion. Shear modulus varierer med mere end fem størrelsesordener på tværs af de forskellige typer væv. Til sammenligning varierer hydrogendensitet, der danner kontraster i standard-MRI, med ca. to størrelsesordener [2]. Potentialet for brug af MRE til skelnen mellem strukturelle komponenter og konstruktion af detaljerede kort, efterhånden som teknologien udvikles, og opløsningen bedres, er stort. Der er igangværende forsøg på at fremstille anatomiske viskoelastiske atlas over menneskehjernen [29], og det tyder på, at de mange strukturer i hjernen har forskellige viskoelastiske egenskaber. Det understøtter vores viden om lokale mikrostrukturelle forskelle [29] og kan vise sig at være værdifuldt for basalforskning, studier af neurotraumer og vores videre forståelse af fysiologiske og patofysiologiske processer i centralnervesystemet. MRE er også blevet benyttet i aldersforskning, hvor man har beskrevet en tendens til ændret stivhed i hjernen som følge af aldring [30].

KONKLUSION

MRE af hjernen har potentiale til at blive et vigtigt paraklinisk redskab inden for neurokirurgi, neurologi og neuroradiologi. MRE kan bruges til vurdering af hjernetumorers konsistens noninvasivt og præoperativt. De foreløbige studier mangler dog endnu direkte klinisk translationsværdi, og der mangler en god ex vitro-referencemåling, hvormed man kan bekræfte MRE-data. MRE har potentiale til at muliggøre skelnen mellem forskellige former for demens, herunder NPH, samt forudsigelse af effekten af shuntbehandling ved NPH. Disse studier er dog stadig i et tidligt stadie, og der er behov for studier, hvor man sammenligner mønstre af mekaniske ændringer på tværs af forskellige former for demens. Selv om resultaterne er lovende, er de præget af mangel på standardiserede metoder til billedoptagelse, processering og analyse. De fleste MRE-studier er begrænset til få deltagere, og der er behov for større studier for at teste reproducerbarheden af de ovenfor beskrevne fund. Neurokirurgisk Afdeling på Odense Universitetshospital er i samarbejde med Røntgenafdelingen i forskningsøjemed i gang med at implementere anvendelsen af MRE af hjernen og påbegynder i nær fremtid de første danske MRE-studier med patienter med meningeom og NPH.



Korrespondance Jan Saip Aunan-Diop. E-mail: jadio18@student.sdu.dk, j.s.diop@icloud.com,
Antaget 25. juni 2021
Publiceret på ugeskriftet.dk 30. august 2021
Interessekonflikter ingen. Forfatternes ICMJE-formularer er tilgængelige sammen med artiklen på ugeskriftet.dk
Taksigelser Alioune Badara Diop, ADA Arkitektur, takkes for grafisk design, Nikolaj Torp, Syddansk Universitet, takkes for gennemlæsning, Dansk Neurokirurgisk Selskab og Lundbeckfonden takkes for scholarstipendie.
Referencer findes i artiklen publiceret på ugeskriftet.dk
Artikelreference Ugeskr Læger 2021;183:V02210138
