Optisk kohærenstomografi

Optisk kohærenstomografi (OCT) er en ny teknik til to-
og tredimensionel billeddannelse af væv på et histologisk
niveau. Teknikken baserer sig på optisk teknologi og kommercielt tilgængelige fiberoptiske komponenter, der kan tilpasses i f.eks. almindelige endoskoper eller intravaskulære katetre. OCT-teknikken er noninvasiv, anvender ikke ioniserende stråling og kan på få sekunder tilvejebringe billeder (optiske biopsier) in vivo af væv, hvor konventionel excisionsbiopsi ikke kan udføres, eller hvor gentagne undersøgelser er ønskelige. Teknikken har en lang række potentielle kliniske applikationer, og man er i dag længst fremme inden for oftalmologien, hvor OCT lægger op til forbedret diagnostik og behandling af en række øjenlidelser. Detektion og karakteristik af hudtumorer og andre hudsygdomme er et andet område, hvor teknikken har et betydeligt klinisk potentiale og inden for kardiologien er der iværksat undersøgelser af intravaskulær OCT's anvendelighed til tidlig påvisning af vulnerable aterosklerotiske læsioner. Teknikken afprøves også inden for andre specialer, og OCT må i fremtiden forventes at vinde indpas i den daglige klinik
på en række af disse felter.

Noninvasiv billeddannelse i væv kan nu opnå en rumlig opløsning på få μ m og har derfor fået oplagt klinisk værdi. Denne oversigtsartikel omhandler optisk kohærenstomografi (optical coherence tomography [OCT]), som er en forholdsvis ny teknologi, hvor man benytter nærinfrarødt lys (dvs. ikkeioniserende stråling) til at opnå billeddannelse i både to og tre dimensioner med en rumlig opløsning, som nærmer sig cellulært niveau. I artiklen redegøres der for de grundliggende principper bag OCT og de foreløbige kliniske resultater, der er opnået med OCT primært inden for specialerne oftalmologi, dermatologi og kardiologi, gennemgås.

Udgangspunktet for OCT er studier af hvidtlysinterferometri, der har ført til udviklingen af såkaldt optisk kohærensdomænereflektometri, dvs. en endimensional målemetode, hvorved afstande mellem objekter kan bestemmes med høj opløsning (1). Teknikken blev oprindeligt udviklet mhp. at bestemme brud og andre fejl i optiske lyslederkabler og optiske kommunikationskomponenter, men man indså hurtigt det unikke anvendelsespotentiale til afstandsmåling i den menneskelige retina og andre dele af øjet (2). Huang et al udviklede i 1991 teknikken til tomografisk billeddannelse, hvor man med OCT-systemet foretog multiple longitudinale scanninger i en serie laterale positioner og derved kunne danne både to- og tredimensionale billeder af reflekterende områder i biologisk væv (3).

Med den nuværende OCT-teknologi kan man i dag opnå tomografiske billeder med høj opløsning af den indre struktur i materialer eller biologisk væv med en rumlig opløsningsevne på 5-15 μ m og en indtrængningsdybde på 1-3 mm. OCT er derfor i klinisk sammenhæng et noninvasivt alternativ til excisionsbiopsi, og metoden omtales da også ofte som en optisk biopsi. Sammenlignet med andre noninvasive teknikker, f.eks. MR-scanning, ultralyd og scintigrafi, har OCT således den højeste rumlige opløsning, men indtrængningsdybden i væv er begrænset.

Tekniske aspekter
OCT-systemet

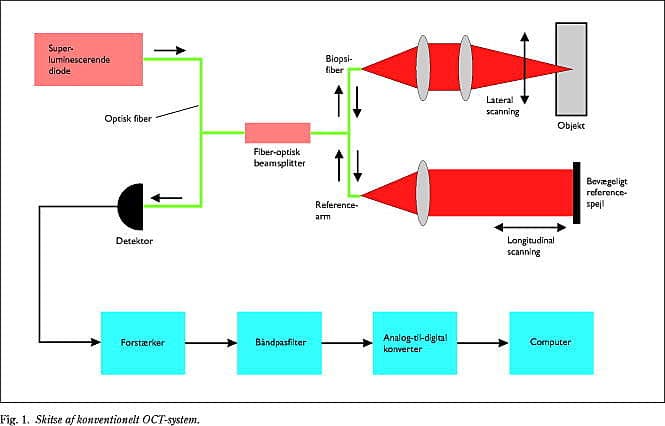

Princippet bag OCT fremgår af Fig. 1 . Lavkohærent (kohærens: lysets evne til at danne interferensmønstre; lavkohærent: begrænset evne til at interferere) lys fra en spektralt bredbåndet lyskilde (f.eks. en superluminescerende diode) kobles ind i et single-mode, fiberoptisk Michelson-interferometer. Lyset, der kommer ud af biopsifiberen, fokuseres ind i det objekt, der ønskes afbildet. Lyset fra dette objekts strukturer reflekteres og blandes i Michelson-interferometret med lys fra referencearmen, der reflekteres fra et scannende referencespejl. Interferens mellem disse to lysfelter opstår på detektoren, såfremt vejlængdeforskellen mellem biopsi- og referencearmen er mindre end lyskildens kohærenslængde (lavkohærent betyder også kort kohærenslængde, hvilket netop er årsagen til den fine longitudinale opløsningsevne). Et enkelt longitudinalt scanningssnit foretages ved at scanne referencespejlets position og samtidig optage det interferometriske signal på detektoren. Bemærk, at hvis objektet er lagdelt, vil der i et enkelt longitudinalt scanningssnit optræde et signal for hver lagovergang, dvs. systemet foretager en »afstandsmåling« mellem de enkelte lag.

Det samlede interferometriske signal demoduleres vha. forskellige elektriske filtre og/eller såkaldt indhyllingsdetektion, digitaliseres og gemmes på en computer til senere processering. For at optage et todimensionalt billede optages en serie longitudinale scanninger ved at positionere strålen fra biopsifiberen mellem disse scanninger. De to dimensioner fremkommer altså ved at kombinere dybde med lateralt linjeskan. Et sådant billede kan optages på ca. 1 s eller mindre, afhængig af antallet af longitudinale scanninger. Tre dimensioner fremkommer tilsvarende ved, at objektstrålen overstryger et areal. De optagne data vises normalt som billeder i gråtoneskala eller falsk farveskala.

Den longitudinale rumlige opløsning l c i OCT-billedet bestemmes af den tidslige kohærenslængde for lyskilden, og l c = (2 ln2 / π ) (λ2 / Δλ ), hvor λ og Δλ henholdsvis er centerbølgelængden og full-width-half-maximum spektral båndbredden. Typisk ligger l c i intervallet 5-10 μ m. Den laterale rumlige opløsning af et OCT-billede bestemmes af den pletstørrelse, som strålen i objektarmen kan fokuseres ned til i en given dybde i objektet. I et kraftigt lysspredende medium som biologisk væv er det nødvendigt at tage højde for vævets lysspredende egenskaber, som det fremgår af (4), og pletstørrelser ned til ca. 10 μ m kan almindeligvis opnås.

Status for OCT-teknikken

Siden præsentationen af det første OCT-system (3) har der foregået en intens udvikling af komponenter og systemkonfigurationer. Den systemmæssige udvikling har koncentreret sig om fire områder: 1) lyskilden, 2) interferometerkonfiguration, 3) scanning af biopsi- og referencearmene og 4) teoretisk modellering af lysets vekselvirkning med vævet. Vedr. punkt 4 er den mest komplette modellering givet i (4). For en detaljeret oversigt over den systemmæssige udvikling henvises der til baggrundslitteraturen (5). Bølgelængdeområdet fra 700 nm til 1.300 nm betegnes ofte som vævs optiske vindue, idet lys penetrerer dybt i vævet i dette interval, fordi vævsabsorptionen er forholdsvis lav, ligesom dæmpningen fra lysspredning i væv i øvrigt aftager med stigende bølgelængde. Det mest attraktive bølgelængdeområde for billeddannelse med OCT-systemer i ikketransparente væv er ca. 1.300 nm, primært fordi vævets lysspredning og absorption her er relativt lave sammenlignet med det synlige bølgelængdeområde. I spektralområdet omkring 1.300 nm er der demonstreret effektive indtrængningsdybder på 1-3 mm, afhængigt af vævstypen (5). For afbildning af menneskets retina er den optimale centerbølgelængde dog 800-1.100 nm pga. produktet af glaslegemets absorption og vejlængden i øjet.

Superluminescerende dioder er tæt på at udgøre den ideelle lyskilde til OCT grundet deres høje irradians (lysintensitet) og gode levetider. Typisk er kohærenslængden (i luft) for disse dioder ca. 10-20 μ m, hvilket dog ikke giver tilstrækkelig rumlig opløsning til at afbilde enkelte celler eller subcellulære strukturer. Der kan imidlertid opnås forbedret rumlig longitudinal opløsning med andre lyskildetyper, og den hidtil bedste opløsning er opnået ved brug af en yderst kort pulserende femtosekundlaser. Med denne lyskilde er der in vivo demonstreret subcellulær billeddannelse med en opløsningsevne på ca. 1 μ m (6). Anvendelse af femtosekundlasere i kliniske OCT-systemer begrænses endnu af disse laseres kompleksitet og manglende stabilitet, men stabile systemer vil formentlig forholdsvis hurtigt blive udviklet. Nye og forbedrede scanningsmetoder har resulteret i, at in vivo-realtidsbilleddannelse nu kan opnås (7).

Kliniske anvendelser
Oftalmologi

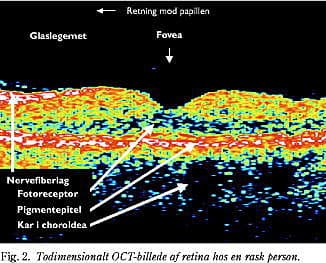

OCT blev først anvendt klinisk til billeddannelse af øjet, og metodens hidtil mest avancerede kliniske anvendelsesområder ligger stadig inden for oftalmologien. I 1993 fremkom de første in vivo-tomografiske billeder af papillen og macula med fovea centralis (8, 9), og teknikken er anvendelig ved en lang række nethindelidelser (10). Selv om OCT-billedet er et resultat af det undersøgte vævs optiske egenskaber og detektionen heraf (11), er der påvist en god korrelation med konventionelle histologiske snit (12). Siden 1996 har der eksisteret kommercielt tilgængelige OCT-systemer til øjenundersøgelse, og Fig. 2 viser et OCT-billede af en rask persons retina; et optisk tværsnit gennem fovea centralis. Tværsnittet viser tydeligt variationen i nethindens tykkelse (fovea centralis ca. 170 μ m, den omgivende nethinde ca. 220 μ m). Et sådant billede tager ca. 1 s at optage. Selv om retina omtrent er transparent, kan OCT-teknikken alligevel detektere yderst svage refleksioner og derved afbilde retinale vævslag, f.eks. nervefiberlaget og pigmentepitelet, der reflekterer relativt kraftigt, mens fotoreceptorlaget og choroidea reflekterer mindre. Da teknikken desuden er yderst patientvenlig (den er både hurtig, noninvasiv og lyssvag og kræver minimal kooperation), er OCT velegnet såvel til klinisk detektion og monitorering af øjenlidelser som til klinisk forskning. OCT-undersøgelse af cornea kan også foretages. Dette har relevans i forbindelse med f.eks. corneaødem (13), bestemmelse af det intraokulære tryk (14) samt refraktiv kirurgi (15-17). OCT har dog primært vist sig brugbar til at detektere og monitorere nethindelidelser, først og fremmest i macula (12), som f.eks. maculaødem (18, 19), makulær huldannelse (20, 21) samt maculadegeneration med koroidal neovaskularisering (22). I dag anvendes teknikken med dette formål i klinikken på flere af landets øjenafdelinger. Måling af retinatykkelsen har udvist god validitet trods billed/signaldegeneration som følge af medieuklarheder (23). Målinger af retina- og retinale nervefiberlagstykkelse korrelerer med konventionelle målinger af retina og dens funktionalitet (24-30), og teknikken kan herved danne grundlag for en hurtig noninvasiv screeningsmetode f.eks. mhp. diabetisk maculaødem, og når differentieringsevnen af intraretinale strukturer med tiden forbedres (29, 6), vil OCT sandsynligvis også blive meget anvendelig mhp. glaukomdiagnostik. På nuværende tidspunkt anvendes OCT herhjemme til klinisk forskning i forbindelse med glaukom og makulære lidelser, herunder i forbindelse med medicinal afprøvning af behandling til diabetisk maculaødem.

Dermatologi

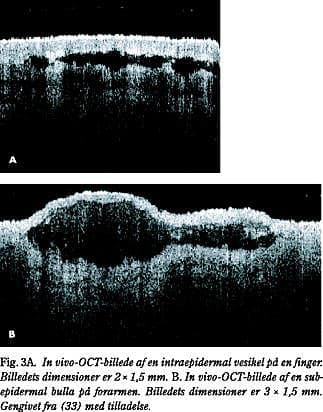

Det er inden for dermatologien sædvanligvis let at foretage biopsitagning, og mikroskopisk analyse har stadig en rumlig opløsningsevne, der langt overgår, hvad der i øjeblikket er muligt at opnå med OCT. OCT giver imidlertid mulighed for gentagen, noninvasiv mikroskopisk monitorering af hudlæsioner som et led i de enkelte ambulante konsultationer (31, 32). Teknikken har specielt været anvendt til identifikation og klassifikation af hudtumorer og blæredannende sygdomme (32). Solide tumorer har ofte homogene signaler, hvorved tumor og benignt væv kan differentieres, og specielt melanocytære tumorer udviser kraftig lysspredning pga. deres specielle histologiske arkitektur. Ved sidstnævnte ses desuden ofte, at overgangen mellem epidermis og dermis er udvisket, men differentiering mellem benigne naevi og maligne melanomer med OCT er endnu vanskelig, idet teknikken stadig ikke kan afbilde de subcellulære strukturer (32). Cystiske strukturer har homogent lave signalniveauer i forhold til det omkringliggende væv (33). Fig. 3A viser et eksempel på et OCT-billede af en intraepitelial vesikel, hvor den øverste begrænsning af vesiklen består af stratum corneum og stratum granulosum. Fig. 3B viser en subepidermal bulla. Ved seborroiske keratoser viser OCT alternerende høj- og lavsignalområder med markant demarkering i forhold til den underliggende dermis. Hæmangiomer viser ved OCT ofte en række signalsvage dermale kaviteter uden affektion af epidermis. OCT giver desuden mulighed for detektion og lokalisation af dermalt ødem, dilaterede superficielle kapillærslynger og fortykkelse af de forskellige lag i epidermis, og teknikken kan derved bidrage til diagnostik og monitorering af f.eks. eksemer, psoriasis og dermatomykoser (31, 32).

Kardiologi

Akutte koronarsyndromer, dvs. ustabil angina pectoris, akut myokardieinfarkt og pludselig iskæmisk hjertedød har sammenhæng med ruptur af vulnerable aterosklerotiske koronarlæsioner og de rupturtilbøjelige plaques har en række histopatologiske karakteristika, f.eks. tilstedeværelse af en stor lipidholdig kerne omgivet af en tynd fibrøs kappe, reduceret celleindhold i den glatte muskulatur samt øget forekomst af makrofager mv. (34). Det er efterhånden velkendt, at koronarangiografi har ringe prædiktiv værdi til detektion af vulnerable koronarlæsioner og der er derfor stor interesse for udvikling af nye metoder til plaqueskarakterist ik mhp. at opnå klinisk anvendelig risikostratificering (35). Anvendelse af OCT til morfologisk undersøgelse af arterievæggen blev først beskrevet i 1996, hvor man på udtagne segmenter af aorta og koronarkar opnåede billeddannelse på et histologisk niveau, med en opløsningsevne på ca. 20 μ m, dvs. omkring ti gange bedre end ved standard intravaskulær UL-teknik (36). I forhold til sidstnævnte gav OCT forbedrede kontrastforhold imellem arterielæsionernes vævskomponenter pga. øget forskel i optisk (versus akustisk) refleksion mellem vand- og fedtholdigt væv, ligesom der var færre refleksioner fra forkalkede vævsområder (36). Efter udvikling af et fiberoptisk OCT-kateter med en diameter på ca. 1 mm er der foretaget undersøgelser in vivo i et forsøg med kaniner, og med dette system opnåede man tomografiske billeder med en opløsningsevne på ca. 10 μ m, men der var bevægelsesartefakter, og det var nødvendigt at give saltvandsinjektion, for at modvirke blodlegemernes lysspredende effekter (37). For at forøge OCT-lyskildens penetration i blod og derved eliminere behovet for, at OCT-proben har kontakt med arterievæggen, har man i fantomforsøg forsøgt at tilnærme brydningsindeks i plasma og røde blodlegmer, f.eks. ved at tilsætte blodet en dextranblanding (38). Der er for nylig fremkommet præliminære resultater med anvendelse af OCT i forbindelse med perkutan koronarintervention hos patienter med iskæmisk hjertelidelse, og teknikken synes her i forhold til intravaskulær UL-undersøgelse at kunne give væsentlige supplerende oplysninger om karvæggens histologiske struktur (39). OCT er dog endnu ikke godkendt til almindeligt klinisk brug, og den kliniske og prognostiske værdi af metoder til lokal plaquekarakteristik kræver nærmere afklaring, f.eks. i forhold til måling af systemiske inflammationsmarkører.

Andre anvendelsesområder

En ny og potentielt vigtig applikation for OCT er anvendelse af teknikken som guide ved kirurgiske indgreb, hvor den noninvasive visualisering af strukturer under vævsoverflader kan udnyttes til at målrette og øge sikkerheden ved kirurgi nær følsomme strukturer som f.eks. kar og nerver, samt i forbindelse med mikrokirurgi (5, 40). Desuden foreligger der spredte meddelelser om anvendelse af OCT inden for de fleste andre specialer, hvor excisionsbiopsitagning kommer på tale, f.eks. gastroenterologi, gynækologi og otorhinolaryngologi (5).

Konklusion

Optisk kohærenstomografi (OCT) er en ny teknik til to- og tredimensional billeddannelse af væv på et histologisk niveau. Ved teknikken anvender man ikkeioniserende stråling, og man kan på få sekunder tilvejebringe billeder (optiske biopsier) in vivo af væv, hvor konventionel excisionsbiopsi ikke kommer på tale, eller hvor gentagne undersøgelser er ønskelige. Teknikken har en lang række potentielle kliniske applikationer, og må i fremtiden forventes at vinde indpas i den daglige klinik.

Peter E. Andersen, Afdelingen for Optik og Fluid Dynamik, Forskningscenter Risø, Postboks 49, DK-4000 Roskilde.
E-mail: peter.andersen@risoe.dk

Antaget den 18. december 2002.

Forskningscenter Risø, Afdelingen for Optik og Fluid Dynamik,

Århus Amtssygehus, Dermatologisk Afdeling D,

Amtssygehuset i Herlev, Øjenafdelingen, og

Amtssygehuset i Gentofte, Kardiologisk Afdeling P.
