Vector flow imaging – en ny ultralydmetode

Forfatter(e)
Kristoffer Lindskov Hansen, Peter Møller Hansen, Jørgen Arendt Jensen & Michael Bachmann Nielsen Dansk Ultralyddiagnostisk Selskab

Blodets hastighed kan måles med ultralyd ved brug af farve-, power- eller spektral-Doppler. Fælles for disse metoder er vinkelafhængighed, idet blodets hastighed kun estimeres i retningerne mod og væk fra transduceren – den såkaldte aksiale hastighedskomponent. Det betyder, at flow i den transverselle retning ikke kan måles. Der tilstræbes derfor en insonationsvinkel, så blodet overvejende bevæger sig i den aksiale retning. Ved målinger med spektral-Doppler skal der samtidig vinkelkorrigeres ud fra en antagelse om retningen på det sande flow [1].

Ultralydmetoden vector flow imaging (VFI) er udviklet på Danmarks Tekniske Universitet [2] og valideret i samarbejde med Radiologisk Klinik, Rigshospitalet [3, 4]. Med metoden kan man finde blodets bevægelse vinkeluafhængigt, idet både den aksiale og den transverselle hastighedskomponent estimeres. Man skal derfor ikke bekymre sig om insonationsvinkel og vinkelkorrektion, for uanset hvordan blodet bevæger sig, estimeres den sande hastighed og retning. Pulsene, der udsendes fra transduceren for at opnå VFI, er identiske med den ultralyd, der udsendes ved konventionel Doppler, kun er efterbehandlingen af de modtagne ekkoer ændret [1-3].

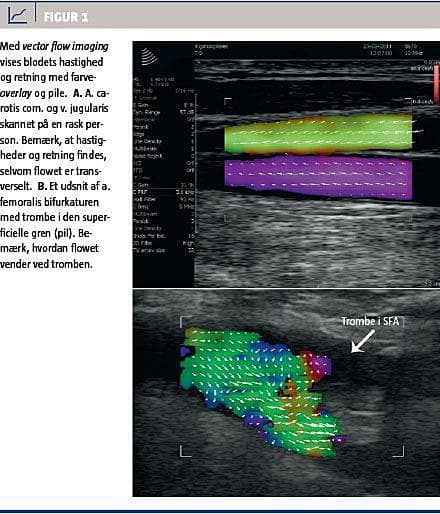

VFI er implementeret på en kommerciel ultralydskanner, hvor retning og hastighed er angivet med pile på et farvekort og vises i realtid oven på B-mode-billedet ligesom i konventionelle Doppler-undersøgelser (Figur 1). Da korrekt hastighed findes inden for et todimensionelt areal, kan man ud over gængse hastighedsmålinger bl.a. se hastighedsprofiler fra flere steder i karret samtidig og beregne volumenflow [1]. Endelig kan man med vinkeluafhængig vektorultralyd i modsætning til konventionel Doppler-ultralyd estimere komplekse flowmønstre [1]. Med VFI kan man derfor opnå helt ny information om flow i komplekse kargeometrier, f.eks. ved bifurkaturer og klapper, i hjertet samt på tværs af karret, hvor sekundære flowdannelser opstår [5]. Der er studier undervejs om flow i aterosklerotiske kar med stenoser, i hjertet, omkring aortaklapper og i modificerede kar, der er omdannet til dialysefistler.

VFI er en vinkeluafhængig realtids ultralydmetode, der gør hastighedsestimering med ultralyd nemmere og mere præcis, samtidig med at ny information om blodets komplekse bevægelse opnås. Dette kan give os en bedre forståelse af basal hjerte-kar-fysiologi og blodets komplekse væskedynamik samt måske relatere kardiovaskular sygdom til ændringer i flow.
